Texas Instruments BQ25170EVM 배터리 충전기 평가 모듈
Texas Instruments BQ25170EVM 배터리 충전기 EVM(평가 모듈)은 사용자가 BQ25170 장치의 다양한 작동 모드를 평가하고 테스트할 수 있도록 지원하기 위해 설계되었습니다. BQ25170은 단일 셀에 대한 리튬-이온, 리튬-폴리머 및 LiFePO4 화학 배터리 충전기 IC입니다. VSET의 외부 저항기를 사용하여 충전 전압을 조절할 수 있습니다. 충전 전류는 ISET의 외부 저항기로 Texas Instruments BQ25170EVM에서 60~600mA 범위까지 설정할 수 있습니다.
특징
- 단일 리튬-이온 또는 LiFePO4 배터리에 최대 800mA를 제공 가능한 소형 폼 팩터 선형 충전기 평가를 위한 완벽한 솔루션
- 스위치를 사용하여 자주 사용하는 구성 선택 가능
- TS 감지와 함께 광범위한 범위에서 충전 전류 조절
필수 장비
- Keithley 2400 또는 이에 상응하는 제품과 같은 배터리 시뮬레이터 또는 단일 셀 배터리
- 전원 공급 장치(5V, 1A 입력)
- 최대 6.6V 입력으로 작동 가능한 장치
- 전압 계측기
- 전류 계측기

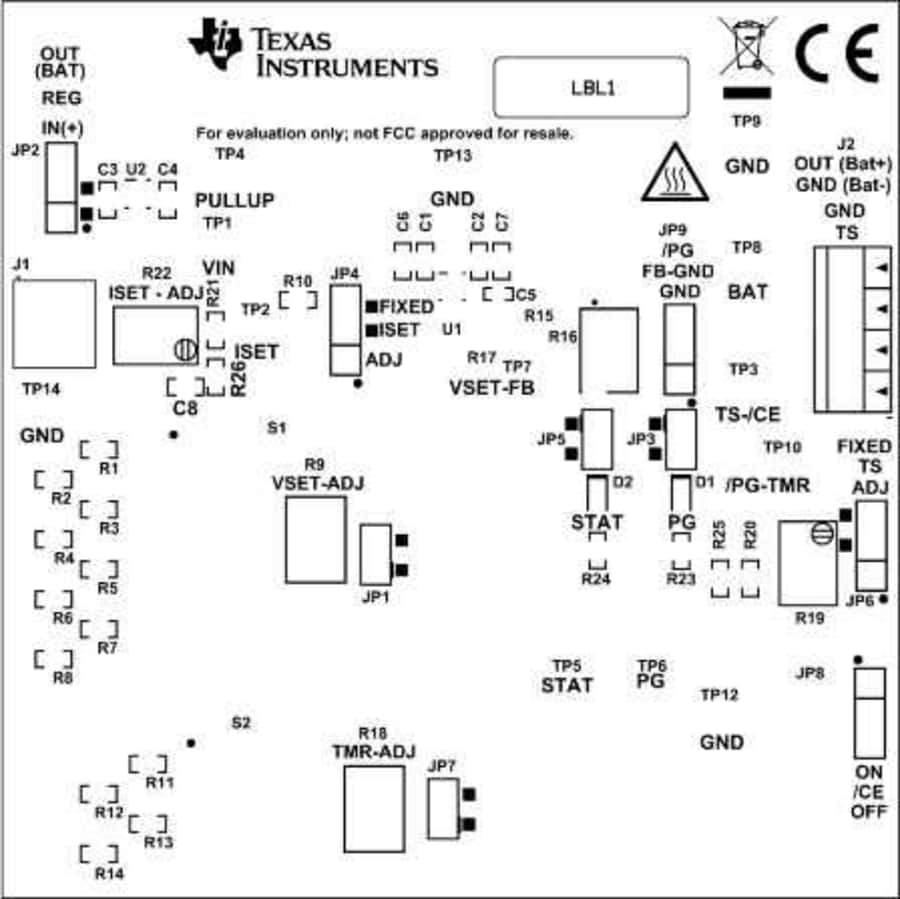

보드 레이아웃
