Texas Instruments BOOSTXL-CANFD-LIN BoosterPack™ 플러그인 모듈
Texas Instruments BOOSTXL-CANFD-LIN BoosterPack™ 플러그인 모듈은 송수신기가 통합되어 있는 TCAN4550-Q1 CAN FD 컨트롤러가 특징입니다. TCAN4550-Q1은 통합 CAN FD 컨트롤러가 없는 마이크로컨트롤러를 제공하거나, SPI 인터페이스를 통한 CAN FD 애플리케이션에 대한 추가 채널 액세스가 필요한 마이크로컨트롤러를 제공합니다. BOOSTXL-CANFD-LIN BoosterPack™ 모듈은 LIN 애플리케이션을 개발하기 위해 TLIN2029-Q1 결함 보호 LIN 송수신기와 MCU의 UART 포트를 사용하는 CANFD 또는 LIN 시스템을 위한 이상적인 시작점입니다.
특징
- 통합 송수신기 및 SPI 인터페이스 포함 TCAN4550-Q1 CAN FD 컨트롤러
- TLIN2029-Q1 결함 보호 LIN 송수신기
- TPS7B7702-Q1 자동차용 이중 채널 LDO
- 공급 전압, CAN FD 및 LIN 버스 신호용 공통 DB9 커넥터
- BoosterPack 핀아웃 표준을 따름
전원 구성요소 레이아웃

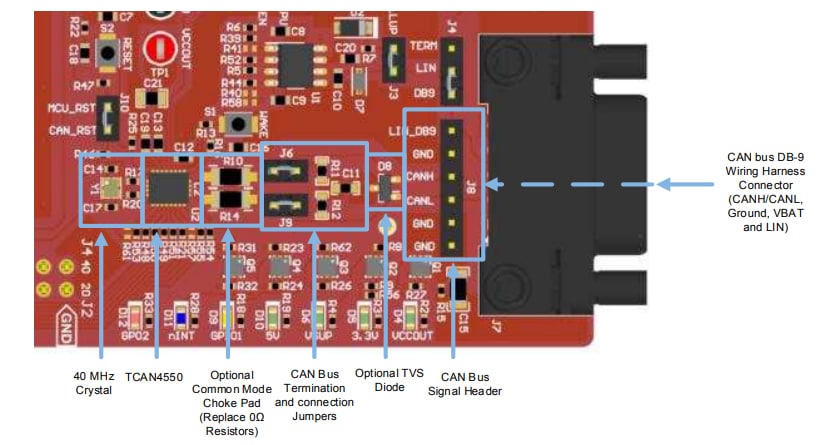

CAN 버스 구성요소 레이아웃

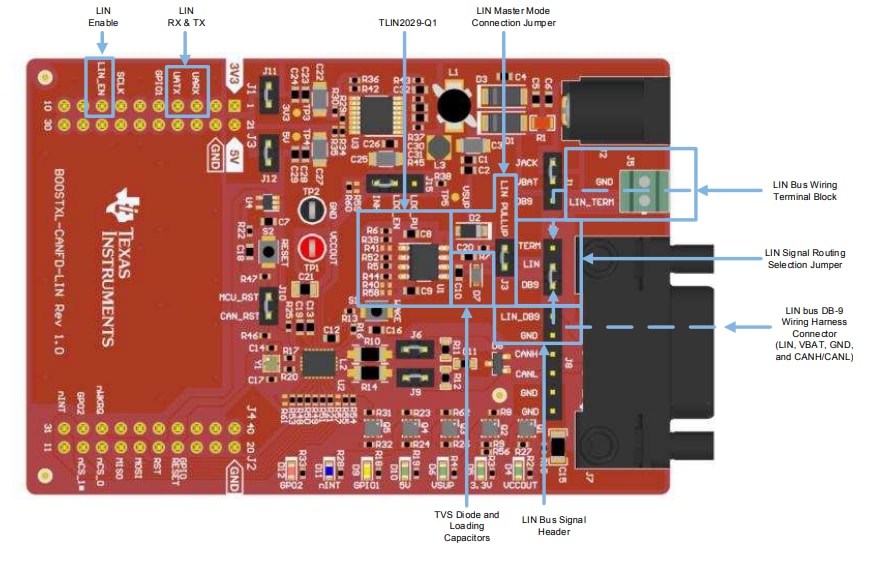

LIN 버스 구성요소 레이아웃
개요
게시일: 2019-10-01
| 갱신일: 2023-11-21
