Texas Instruments AMC60704 광학 컨트롤러
Texas Instruments AMC60704 광학 컨트롤러는 EML(전자 흡수 변조 레이저) 애플리케이션에 최적화된 고집적, 저전력 컨트롤러 및 아날로그 모니터입니다. AMC60704에는 4개의 12비트 IDAC(전류 출력 디지털-아날로그 컨버터)와 4개의 12비트 VDAC(전압 출력 DAC)가 포함되어 있으며 프로그래밍 가능 출력 범위를 제공합니다. 이 장치는 또한 내부 및 외부 신호 모니터링, 공급 및 온도 경보 모니터, 고정밀 내부 참조에 사용되는 12비트, 1MSPS ADC(아날로그-디지털 컨버터)로 구성됩니다.
AMC60704 VDAC는 포지티브 및 네거티브 출력 범위 작동을 지원하고 최대 50mA까지 소싱 및 싱킹할 수 있으므로 광 변조기 바이어싱을 위한 탁월한 선택입니다. AMC60704 IDAC는 매우 낮은 전력 손실로 200mA의 풀 스케일 출력 범위를 지원합니다. IDAC는 레이저 다이오드를 바이어스하기 위한 외부 구성요소가 필요하지 않습니다. AMC60704 4개의 VDAC와 4개의 IDAC를 조합하여 최대 4개의 EML를 정확하게 바이어싱할 수 있습니다.
Texas Instruments AMC60704는 ADC에 멀티플렉싱된 4개의 입력 핀을 포함하고 대기시간이 짧은 창 비교기를 통합합니다. 이 기능 덕분에 이 장치는 LOS(신호 손실) 감지 및 RSSI(수신 신호 강도 표시기)에 탁월한 선택입니다. ADC는 또한 IDAC 핀의 전압과 VDAC에서 소싱 또는 싱크되는 전류를 측정할 수 있어 이러한 출력을 모니터링할 수 있습니다. AMC60704의 저전력, 고집적, 매우 작은 크기 및 넓은 작동 온도 범위 덕분에 이 장치는 광 모듈용 올인원 제어 회로로서 탁월한 선택입니다.
특징
- 12비트 IDAC(전류 출력 DAC) 4개
- 200mA 풀 스케일 범위
- 300mV 낮은 공급 헤드룸(200mA)
- 12비트 VDAC(전압 출력 DAC) 4개
- 선택 가능한 풀 스케일 출력 범위(–5V, –2.5V, +2.5V, +5V)
- ±50mA 고전류 구동 기능
- 다중 채널, 12비트, 1MSPS SAR ADC
- 2.5V 및 5V 범위의 외부 입력 4개
- IDAC 전압 모니터 채널 4개
- VDAC 전류 모니터 채널 4개
- 프로그래밍 가능 시퀀서
- 프로그래밍 가능 범위 이탈 경보
- 내부 2.5V 기준
- 공급 및 온도 오류 경보
- SPI 및 I2C 인터페이스(1.7~3.6V 작동)
- SPI: 4선 인터페이스
- I2C: 4개의 대상 주소
- -40~+125°C 지정 온도 범위
애플리케이션
- 광학 모듈
- Intra-DC 상호 연결(메트로)

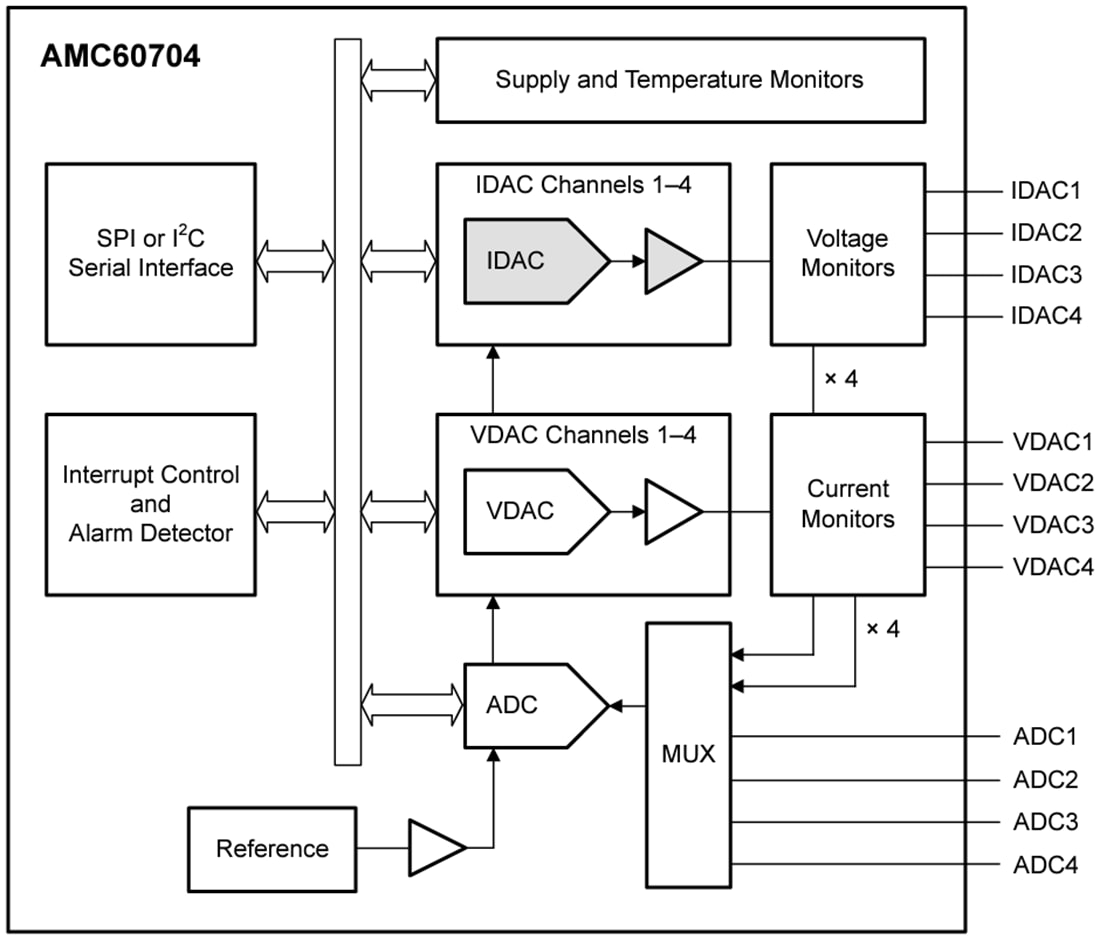

개략도
