Texas Instruments AMC3306M05/AMC3306M05-Q1 델타-시그마 변조기
Texas Instruments AMC3306M05/AMC3306M05-Q1 정밀 델타-시그마(ΔΣ) 변조기는 션트 기반 전류 측정을 위해 최적화된 정밀 절연 델타-시그마(ΔΣ) 변조기입니다. 완전히 통합된 절연 DC/DC 컨버터는 장치의 하단에서 단일 전원으로 작동할 수 있어 공간 제약이 있는 애플리케이션에 적합한 솔루션입니다. 강화된 정전용량 절연 장벽은 VDE V 0884-11 및 UL1577에 따라 인증되었으며 최대 1.2kVRMS 작동 전압을 지원합니다. 절연 장벽은 서로 다른 공통 모드 전압 레벨에서 작동하는 시스템 부품을 분리하고 저전압 측을 위험 전압 및 손상으로부터 보호합니다.
Texas Instruments AMC3306M05/AMC3306M05-Q1의 입력은 저임피던스 션트 저항기 또는 낮은 신호 레벨의 기타 저임피던스 전압 소스에 직접 연결하도록 최적화되어 있습니다. 뛰어난 DC 정확도와 저온 드리프트는 -40~+125°C의 확장된 산업 온도 범위에서 정확한 전류 측정을 지원합니다. 디지털 필터(예: sinc3 필터)를 사용하여 비트스트림을 데시메이션하면 이 장치는 78kSPS 데이터 속도에서 85dB 동적 범위로 16비트 해상도를 달성할 수 있습니다. AMC3306M05-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 획득했습니다.
특징
- 3.3V 또는 5V DC/DC 컨버터가 통합된 단일 공급 장치
- ±50mV 입력 전압 범위(션트 저항기를 사용한 전류 측정에 최적화)
- 낮은 DC 오류
- ±50µV(최대) 오프셋 오류
- ±0.4µV/°C(최대) 오프셋 드리프트
- ±0.2%(최대) 이득 오류
- ±35ppm/°C(최대) 이득 드리프트
- 75kV/µs(최소) 높은 CMTI
- 시스템 수준의 진단 기능
- 낮은 EMI: CISPR-11 및 CISPR-25 표준 충족
- 안전 관련 인증
- DIN VDE V 0884-11에 따른 6,000VPEAK 강화 절연
- 4,250VRMS 절연(UL1577에 따라 1분 간)
- 확장된 산업 온도 범위(-40~+125°C)에서 완전하게 지정
특징
- 콤팩트한 절연 션트 기반 전류 감지
- 보호 계전기
- 모터 드라이브
- 전원 공급 장치
- 태양광 인버터

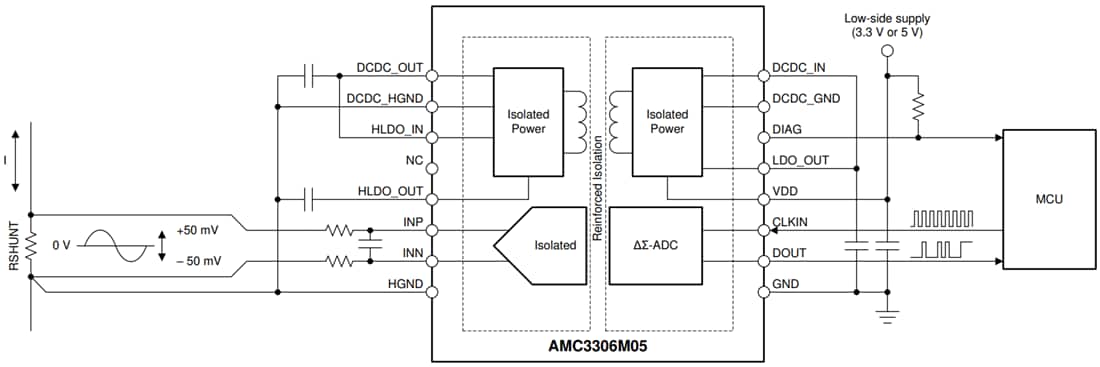

일반 애플리케이션
관련 개발 도구
Texas Instruments AMC3306EVM/AMC3336EVM 증폭기 평가 모듈
DC/DC 변환기가 통합된 절연 증폭기인 AMC3306/AMC3336을 평가합니다.
