Texas Instruments AMC131M03EVM PDK(성능 데모 키트)
Texas Instruments AMC131M03EVM PDK(성능 데모 키트)는 PHI(정밀 호스트 인터페이스) 컨트롤러 보드를 사용하여 AMC131M03을 시연하기 위한 플랫폼입니다. AMC131M03은 정밀 3채널, 절연, 동시 샘플링, 24비트 델타-시그마(ΔΣ) 아날로그-디지털 변환기(ADC)입니다. AMC131M03EVM은 USB(범용 직렬 버스) 인터페이스를 통해 하드웨어, 소프트웨어 및 컴퓨터 연결성으로 장치를 평가할 수 있도록 지원합니다.
TI AMC131M03EVM PDK는 장치 레지스터 읽기 및 쓰기 기능을 용이하게 할 뿐 아니라 시간 영역, 주파수 영역 및 히스토그램 형식으로 데이터 수집 및 분석을 간소화하는 AMC131M03EVM-PDK-GUI 소프트웨어를 구현합니다.
특징
- Microsoft® Windows® 7 및 Windows 10용으로 제작된 사용이 간편한 평가 소프트웨어
- 외부 아날로그 입력 신호를 연결하기 위한 단자대 및 헤더 핀
- 외부 호스트 컨트롤러 또는 로직 분석기에 연결하기 위한 디지털 헤더 핀
- 모든 디바이스 모드를 지원하는 보드 내장형 8.192MHz 크리스털 발진기, 분할 2 회로 및 외부 CLKIN 옵션
- 내장된 분석 도구는 발진기, FFT(fast Fourier transform), 히스토그램 디스플레이
- USB 전원, 외부 전원 공급 불필요(외부 로우 측 전원 공급을 위한 옵션 제공)
키트 구성품
- PHI(정밀 호스트 인터페이스) 컨트롤러 보드
- USB 마이크로-B 플러그와 USB-A 플러그를 연결하는 케이블 포함
레이아웃

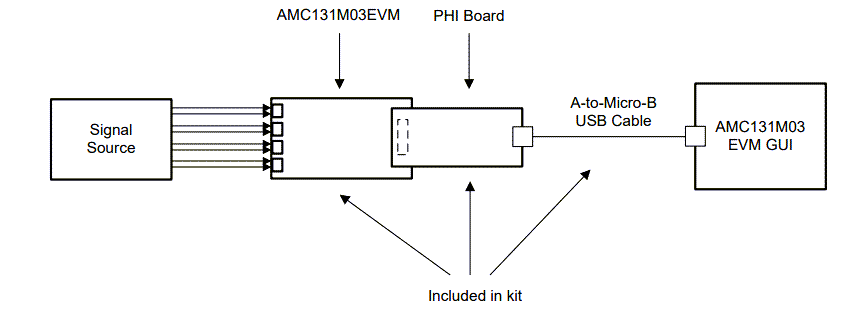

시스템 연결
점퍼 기본 설정
관련 제품
Texas Instruments AMC130M02 16비트 절연 델타-시그마 ADC
정밀, 2채널, 데이터 및 전력 절연, 동시 샘플링, 16비트, 델타-시그마, ADC.
Texas Instruments AMC130M03 16비트 절연 델타-시그마 ADC
정밀, 3채널, 데이터 및 전력 절연, 동시 샘플링, 16비트 ΔΣ ADC입니다.
Texas Instruments AMC131M01 24비트 절연 델타-시그마 ADC
정밀, 단일 채널, 데이터 및 전력 절연, 24비트, 델타-시그마(ΔΣ) ADC.
Texas Instruments AMC131M02 24비트 절연 델타-시그마 ADC
정밀, 2채널, 데이터 및 전력 절연, 24비트, 델타-시그마(ΔΣ) ADC.
관련 개발 도구
Texas Instruments AMC131M03EVM PDK(성능 데모 키트)
PHI(정밀 호스트 인터페이스) 컨트롤러 보드를 사용하여 AMC131M03을 시연하기 위한 플랫폼입니다.
게시일: 2023-10-24
| 갱신일: 2023-12-15
