Texas Instruments AM574x Sitara 프로세서

Texas Instruments AM574x Sitara 프로세서는 완전히 통합된 혼합 프로세서 솔루션의 유연성을 최대한 발휘하여 높은 처리 성능을 제공합니다. 이 프로세서는 고도로 통합된 주변장치 세트와 암호화 가속 기능을 사용한 프로그래밍 가능 비디오 처리가 특징입니다.

Arm® Neon™ 확장 기능과 2개의 TI C66x VLIW 부동소수점 DSP 코어가 있는 듀얼 코어 Arm® Cortex®-A15 RISC CPU가 프로그래밍 기능을 제공합니다. 듀얼 코어 Arm 덕분에, 개발자는 DSP 및 보조 프로세서에 프로그래밍된 다른 알고리즘과는 별도로 제어 함수를 관리할 수 있으므로 시스템 소프트웨어의 복잡성이 감소됩니다.

AM574x 프로세서는 첨단 임베디드 제품의 집약적인 처리 요구를 충족하도록 제작되었습니다.

특징

  • 듀얼 Arm® Cortex®-A15 마이크로프로세서 서브시스템
  • 최대 2개의 C66x 부동 소수점 VLIW DSP
    • C67x 및 C64x+와 오브젝트 코드 호환
    • 사이클당 최대 32개의 16×16비트 고정 소수점 곱셈
  • 최대 2.5MB의 온칩 L3 RAM
  • DDR3/DDR3L 메모리 인터페이스(EMIF) 모듈 2개
    • 최대 DDR3-1333의 속도 지원
    • EMIF에 따라 최대 2GB 지원
    • 기본 EMIF에서 ECC 지원
  • 2× Dual Arm® Cortex®-M4 보조 프로세서(IPU1 및 IPU2)
  • 최대 2개의 임베디드 비전 엔진(EVE)
  • IVA-HD 서브시스템
    • H.264 코덱을 위한 인코드 및 디코드 지원: 4K @ 15fps
    • 기타 코덱은 최대 1080p60임
  • 디스플레이 서브시스템
    • 풀 HD 비디오(1920 × 1080p, 60fps)
    • 다중 비디오 입력 및 비디오 출력
    • 2D 및 3D 그래픽
    • DMA 엔진을 갖춘 디스플레이 컨트롤러로서 최대 3개의 파이프라인까지 가능
    • HDMI™ 인코더: HDMI 1.4a 및 DVI 1.0 준수
  • 2개의 듀얼 코어 프로그램 가능 실시간 유닛 및 산업용 통신 서브시스템(PRU-ICSS)
  • 2D 그래픽 가속기(BB2D) 서브시스템
    • Vivante® GC320 코어
  • VPE(비디오 처리 엔진)
  • 듀얼 코어 PowerVR® SGX544 3D GPU
  • 안전한 부팅 지원
    • 하드웨어 강화 신뢰 루트
    • 고객 프로그래밍 가능 키 및 OTP 데이터
    • 인수 보호, IP 보호, 롤백 방지 보호 지원
  • 암호화 가속 지원
    • 암호화 코어 지원
      • AES – 128/192/256비트 키 크기
      • 3DES – 56/112/168비트 키 크기
      • MD5, SHA1
      • SHA2 - 224/256/384/512
      • 순수 난수 생성기
    • DMA 지원
  • 디버그 보안
    • 보안 소프트웨어 제어 디버그 액세스
    • 보안 인식 디버깅
  • 신뢰할 수 있는 실행 환경(TEE) 지원
    • Arm TrustZone 기반 TEE
    • 절연을 위한 광범위한 방화벽 지원
    • 보안 DMA 경로 및 상호 연결
    • 보안 워치독/타이머/IPC
  • 비디오 입력 포트(VIP) 모듈 2개
    • 최대 8개의 다중 입력 포트 지원
  • GPMC(범용 메모리 컨트롤러)
  • EDMA(강화 직접 메모리 액세스) 컨트롤러
  • 2포트 기가비트 이더넷(GMAC)
  • 16개의 32비트 범용 타이머
  • 32비트 MPU 워치독 타이머
  • I2C(Inter-Integrated Circuit) 포트 5개
  • HDQ™/1-Wire® 인터페이스
  • 구성 가능 UART/IrDA/CIR 모듈 10개
  • McSPI(다중 채널 직렬 주변 장치 인터페이스) 4개
  • QSPI(쿼드 SPI 인터페이스)
  • SATA Gen2 인터페이스
  • McASP(다중 채널 오디오 직렬 포트) 모듈 8개
  • 초고속 USB 3.0 Dual-Role 장치
  • 고속 USB 2.0 Dual-Role 장치
  • 멀티미디어 카드/보안 디지털/보안 디지털 입출력 인터페이스(MMC™/SD™/SDIO) 4개
  • PCI Express® 3.0 서브시스템(5-Gbps 레인 2개 포함)
    • 2레인 Gen2 규격 포트 1개
    • 또는 1레인 Gen2 규격 포트 2개
  • 최대 2개의 CAN(Controller Area Network) 모듈
    • CAN 2.0B 프로토콜
  • MCAN(Modular Controller Area Network) 모듈
  • 사용 가능한 FD를 포함한 CAN 2.0B 프로토콜
  • (유연한 데이터 속도) 기능
  • 다목적 I/O(GPIO) 핀 최대 247개
  • 전원, 리셋 및 클록 관리
  • CTools 기술을 이용한 온칩 디버그
  • 28nm CMOS 기술
  • 23mm × 23mm, 0.8mm 피치, 760핀 BGA(ABZ)

애플리케이션

  • 산업용 통신
  • 휴먼 머신 인터페이스(HMI)
  • 자동화 및 제어
  • 고성능 애플리케이션
  • 기타 일반적인 용도

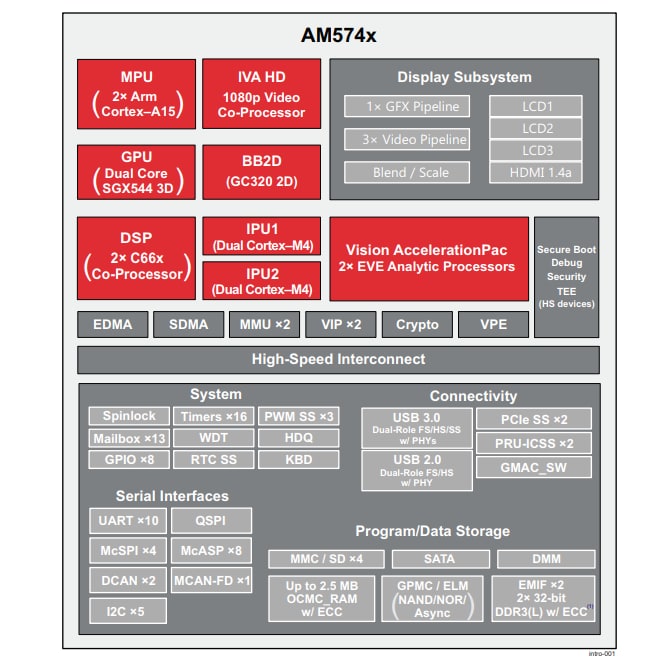

블록 선도

블록 선도 - Texas Instruments AM574x Sitara 프로세서
