Texas Instruments AFE79xx 쿼드 채널 RF 송수신기
Texas Instruments AFE79xx 쿼드 채널 RF 송수신기는 4개의 RF 샘플링 송신기 체인, 4개의 RF 샘플링 수신기 체인 및 최대 2개의 RF 샘플링 디지털화 보조 체인(피드백 경로)을 통합하는 동시에 고성능 및 넓은 대역폭을 제공합니다. 송신기 및 수신기 체인의 높은 다이내믹 레인지 덕분에 이 장치는 무선 기지국에서 3G, 4G 및 5G 신호를 생성하고 수신할 수 있습니다. AFE79xx 장치의 넓은 대역폭 기능은 다중 대역 4 G 및 5 G 기지국용으로 설계되었습니다.
각 수신기 체인에는 25 dB 범위의 DSA(디지털 스텝 감쇠기)와 3GSPS ADC(아날로그-디지털 컨버터)가 포함되어 있습니다. 또한 각 수신기 채널에는 아날로그 피크 전력 감지기, 외부 또는 내부 자율 자동 이득 컨트롤러를 지원하는 다양한 디지털 전력 감지기, 장치 신뢰성 보호를 위한 RF 과부하 감지기 등이 있습니다.
단일 또는 이중 DDC(디지털 다운 컨버터)는 최대 600 MHz의 결합 신호 BW를 제공합니다. TDD 모드에서 수신기 채널은 트래픽 수신기(TDD RX)와 광대역 피드백 수신기(TDD FB) 간에 동적으로 전환하도록 구성할 수 있으며, 두 가지 목적으로 동일한 아날로그 입력을 재사용할 수 있습니다.
Texas Instruments AFE79xx 쿼드 채널 RF 송수신기는 0.8 mm 피치의 17 mm × 17 mm FCBGA 패키지로 제공됩니다.
특징
- 쿼드 RF 샘플링 12GSPS 전송 DAC
- 쿼드 RF 샘플링 3GSPS 수신 ADC
- 이중 RF 샘플링 3GSPS 피드백 ADC(AFE792x만 해당)
- 최대 RF 신호 대역폭:
- DSA(디지털 스텝 감쇠기)
- TX: 40 dB 범위, 1 dB 아날로그, 0.125 dB 단계씩 조절 가능
- RX: 25dB 범위, 0.5dB 단계씩 조절 가능
- FB: 25dB 범위, 0.5dB 단계씩 조절 가능
- TX 및 RX용 단일 또는 이중 대역 DUC/DDC(AFE7920/88만 해당)
- 빠른 주파수 스위칭을 위한 이중 NCO
- TX와 RX 사이에서 빠른 전환으로 TDD 작동 지원
- DAC/ADC 클록을 생성하기 위한 내부 PLL/VCO
- DAC 또는 ADC 속도에서 외부 CLK(옵션)
- SerDes 데이터 인터페이스
- JESD204B 및 JESD204C 규격 준수
- 최대 29.5Gbps를 제공하는 SerDes 송수신기 8개
- 8b/10b 및 64b/66b 인코딩
- 12비트, 16비트, 24비트 및 32비트 분해능
- 서브클래스 1 다중 장치 동기화
- 17 mm × 17 mm FCBGA, 0.8 mm 피치 패키지
애플리케이션
- 매크로 RRU(원격 무선 장치)
- AAS(액티브 안테나 시스템) mMIMO
- 소형 셀 기지국
- 리피터
- DAS(분산 안테나 시스템)

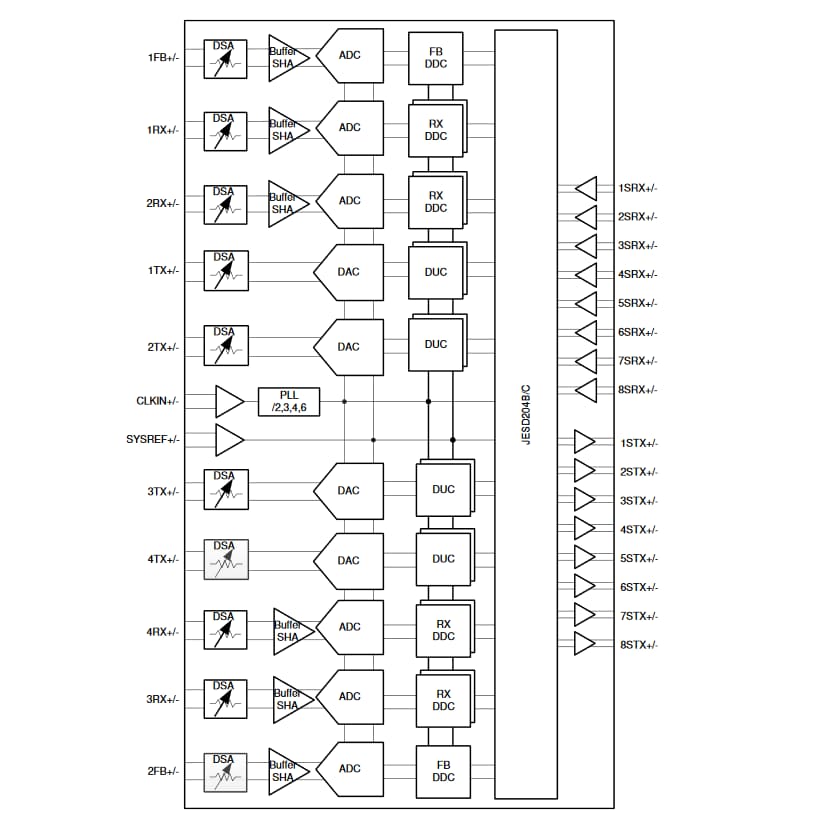

AFE7920/21 기능 블록 선도

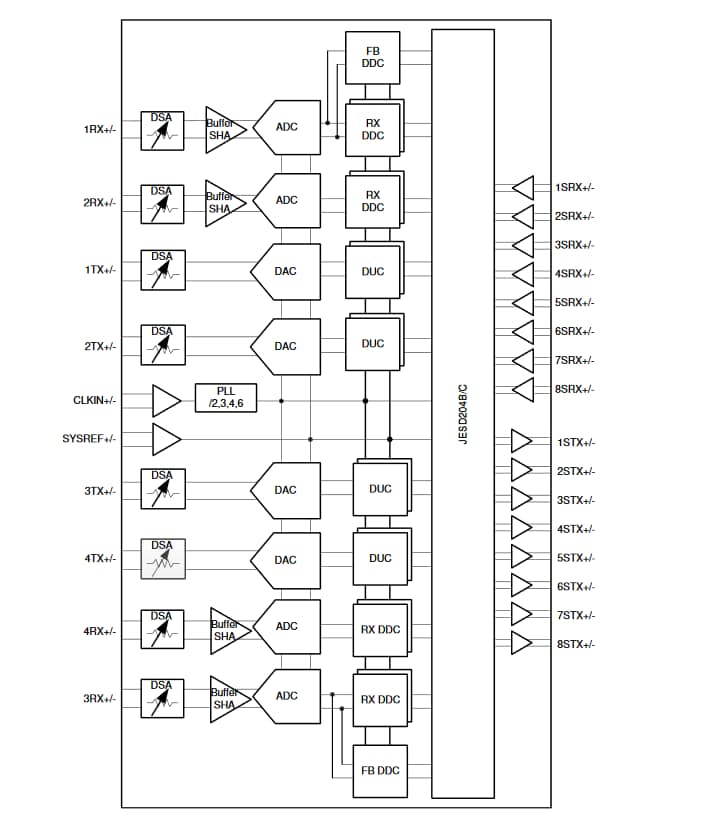

AFE7988/89 기능 블록 선도
게시일: 2020-04-13
| 갱신일: 2024-06-05
