Texas Instruments AFE7950 4T6R RF 샘플링 AFE
Texas Instruments AFE7950 4T6R RF 샘플링 AFE는 고성능, 광대역, 다중 채널 송수신기입니다. 이 장치는 4개의 RF 샘플링 송신기 체인, 4개의 RF 샘플링 수신기 체인, 2개의 RF 샘플링 피드백 체인(총 6개의 RF 샘플링 ADC)과 고도로 통합되어 있습니다.
TI AFE7950 4T6R RF 샘플링 AFE는 최대 12 GHz의 작동 범위를 제공하므로 추가 주파수 변환 단계 없이 L, S, C 및 X 대역 주파수 범위에서 직접 RF 샘플링이 가능합니다. 향상된 밀도와 유연성을 통해 많은 채널 수 및 다중 임무 시스템이 가능합니다.
TX 신호 경로는 4개의 TX에 대해 최대 1,200MHz의 신호 대역폭 또는 2개의 TX에 대해 2,400MHz의 신호 대역폭을 제공하는 보간 및 디지털 상향 변환 옵션을 지원합니다. DUC의 출력은 혼합 모드 출력 옵션으로 12GSPS DAC(디지털-아날로그 변환기)를 구동하여 2차 Nyquist 작동을 향상시킵니다. DAC 출력에는 40dB 범위, 1dB 아날로그, 0.125dB 디지털 단계의 가변 이득 증폭기(TX DSA)가 포함됩니다.
각 수신기 체인에는 25dB 범위의 DSA(디지털 단계 감쇠기)와 3GSPS ADC(아날로그-디지털 변환기)가 포함됩니다. 각 수신기 채널에는 장치 신뢰성 보호를 위한 외부 또는 내부 자동 이득 컨트롤러 및 RF 과부하 감지기를 지원하는 아날로그 피크 전력 감지기와 다양한 디지털 전력 감지기가 있습니다. 유연한 데시메이션 옵션은 FB 경로가 없는 4개의 RX 또는 2개의 FB 경로가 있는 600MHz(각각 1,200MHz BW)에 대해 최대 1,200MHz의 데이터 대역폭을 최적화합니다.
특징
- 쿼드 RF 샘플링 12GSPS 전송 DAC
- 쿼드 RF 샘플링 3GSPS 수신 ADC
- 이중 RF 샘플링 3GSPS 피드백(보조 RX) ADC
- 최대 RF 신호 대역폭:
- 4TX 또는 2FB: 1,200MHz 또는 2TX: 2,400MHz
- RX: 1,200MHz(FB 제외), 600MHz(FB 포함)
- RF 주파수 범위:
- TX: 600MHz~12GHz
- RX/FB: 600MHz~12GHz
- DSA(디지털 스텝 감쇠기):
- TX: 40dB 범위(0.125dB 단계씩 조절)
- RX 또는 FB: 25dB 범위(0.5dB 단계로 조절)
- TX 및 RX용 단일 또는 이중 대역 DUC 또는 DDC
- TX 또는 RX 및 FB당 NCO 16개
- DAC 또는 ADC 클록 또는 DAC 또는 ADC 샘플 레이트에서 외부 클록을 위한 내부 PLL 또는 VCO 옵션
- SerDes 데이터 인터페이스:
- JESD204B 및 JESD204C 호환
- 최대 29.5Gbps를 제공하는 SerDes 송수신기 8개
- 서브클래스 1 다중 장치 동기화
- 17mm × 17mm FCBGA, 0.8mm 피치 패키지
애플리케이션
- 레이더
- 탐색 프런트 엔드
- 국방 무선 장치
- 전술 통신 인프라
- 무선 통신 테스트
평가 모듈
Texas Instruments AFE7950EVM AFE EVM(평가 모듈)
쿼드 채널, RF 샘플링, AFE(아날로그 프런트 엔드)인 AFE7950을 평가합니다.
Texas Instruments TRF-LSC-AFE7950EVM 평가 모듈
AFE79xx 통합 RF 샘플링 트랜시버 제품군을 평가합니다.

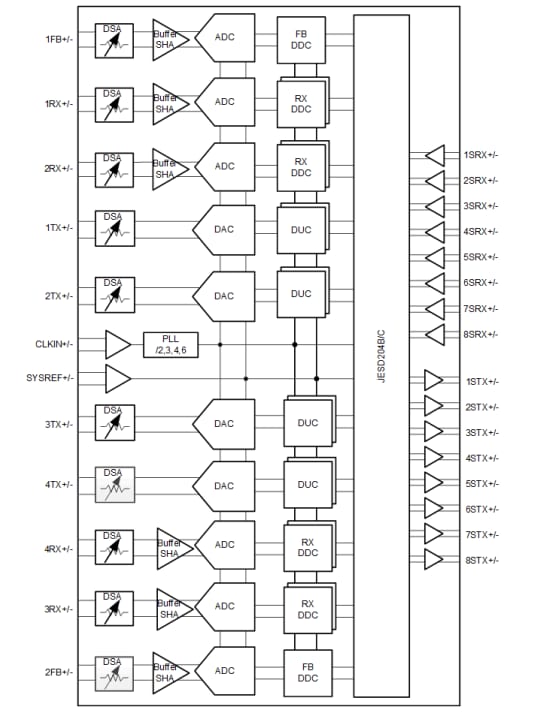

기능 블록 선도
