Texas Instruments AFE3256 256채널 아날로그 프런트 엔드
Texas Instruments AFE3256 256채널 AFE(아날로그 프런트 엔드)는 FPD(평면 패널 감지기) 기반 디지털 X선 시스템의 요구 사항에 맞게 개발되었습니다. AFE3256은 256개의 통합기, 듀얼 뱅킹 기능이 있는 CSS(상관 이중 샘플러) 및 256: 2 아날로그 멀티플렉서를 갖추고 있습니다. 이 장치에는 2개의 16비트 SAR(연속 근사 레지스터) ADC(아날로그-디지털 컨버터)가 포함되어 있습니다. ADC의 직렬 데이터는 LVDS(저전압 차동 신호) 형식으로 제공됩니다.
일반적으로 ROIC(판독 집적 회로)라고도 하는 TI AFE3256는 다중 전원 모드 및 시스템 내 디버그 옵션과 같은 기능을 사용하여 전체 시스템 성능을 최적화합니다. 절전 및 대기 모드를 사용하여 상당한 전력 절감이 가능하며 이는 배터리 구동 시스템에 매우 중요합니다.
특징
- 고성능:
- 440 전자 RMS에서의 잡음(1.2pC 입력 전하 범위)
- 낮은 상관 잡음
- ±2LSB 전체 채널 적분 비선형성, 16비트
- 16μs 미만~204.8μs 스캔 시간
- 통합:
- 0.3~12.5pC 프로그래밍 가능한 전체 입력 전하 범위(0.3pC 분해능)
- 내부 TG(타이밍 생성기)
- 상관 이중 샘플러 내장
- 소프트웨어로 프로그래밍 가능한 전자 또는 정공 통합 모드
- 통합 중 향상된 데이터 읽기 처리량을 위한 파이프라인 통합 및 읽기
- 직렬 LVDS 출력
- 온칩 온도 센서
- 256개 채널
- 온칩, 16비트 ADC
- 단일 1.85V 전원 공급 장치 작동의 간단한 전원 공급 방식
- 1~2mW/ch 전력 소비 범위를 갖는 다중 전력 모드
- 절전 및 대기 상태에서 전원 차단 모드
- 비닝 모드 지원
- 맞춤형 COF(칩 온 필름) 패키지
애플리케이션
- 평면 패널 X선 검출기
- 전하 검출기
- 정전용량 측정

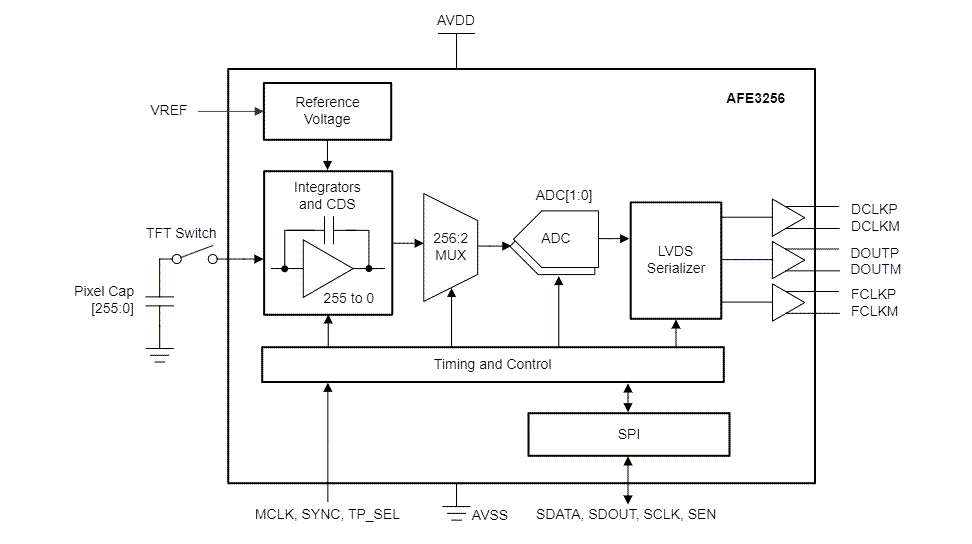

블록 선도
