Texas Instruments ADS9224REVM-PDK 평가 모듈
Texas Instruments ADS9224REVM-PDK 평가 모듈을 통해 손쉽게 ADS9224R의 기능 및 성능을 광범위하게 평가할 수 있습니다. ADS9224R은 핀 호환, 고속, 이중, 동시 샘플링 아날로그-디지털 컨버터(ADC)로, 통합 레퍼런스 및 레퍼런스 버퍼가 있습니다.
ADS9224REVM-PDK 평가 모듈에는 ADS9224REVM 보드와 PHI(정밀 호스트 인터페이스) 컨트롤러 보드가 포함되어 있습니다. 함께 제공되는 컴퓨터 소프트웨어는 이런 보드 덕분에 범용 직렬 버스(USB) 상에서 ADC와 통신하여 데이터를 수집하고 분석할 수 있습니다.
특징
- 진단 테스트에 필요한 하드웨어와 소프트웨어뿐 아니라 USB로 전력을 공급받는 ADS9224R ADC의 정확한 성능 평가 기능을 포함하며, 외부 전원 공급 장치는 불필요함
- PHI 컨트롤러가 전력 전달뿐만 아니라 디지털 입력/출력을 위한 USB 2.0(또는 상위 버전)을 통해 ADS9224R ADC에 편리한 통신 인터페이스를 제공함
- Microsoft® Windows® 7/8/10 운영 체제를 위한 사용이 편리한 평가 소프트웨어
- 소프트웨어 제품군에는 다음을 위한 그래픽 도구가 포함됨
- 데이터 캡처
- 히스토그램 분석
- 스펙트럼 분석
- 선형성 분석
- 레퍼런스 안정화 분석
키트 구성품
- ADS9224R 평가 모듈
- PHI 컨트롤러 보드
- USB 케이블

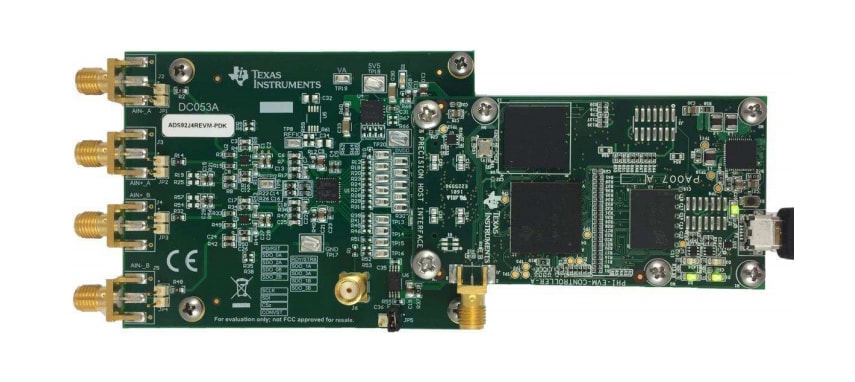

레이아웃
