Texas Instruments ADS131M03/AMC131M03-Q1 델타-시그마 ADC
Texas Instruments ADS131M03/AMC131M03-Q1 델타-시그마 ADC(아날로그-디지털 변환기)는 넓은 다이내믹 레인지와 저전력을 제공하는 2채널, 동시 샘플링, 24비트, 델타-시그마(ΔΣ) ADC입니다. 또한 에너지 측정 관련 기능을 제공하므로 이 장치는 에너지 측정, 전력 계측 및 회로 차단기 애플리케이션에 매우 적합합니다. ADC 입력 장치가 저항기-분배기 네트워크, 전압 측정을 위한 변압기 또는 전류 측정을 위한 변류기, 션트 또는 로고스키 코일과 직접 연동될 수 있습니다.
센서 입력에 따라 개별 ADC 채널을 독립적으로 구성할 수 있습니다. 저잡음 PGA(프로그래밍 가능 이득 증폭기)는 로우 레벨 신호를 증폭하기 위해 1~128의 이득을 제공합니다. 또한 이 장치는 채널 간 위상 보정 및 오프셋 및 이득 보정 레지스터를 통합하여 신호 체인 오류를 제거하는데 도움이 됩니다.
낮은 드리프트, 1.2V 레퍼런스가 ADS131M03/AMC131M03-Q1에 통합되어 PCB(인쇄 회로 기판) 영역을 줄입니다. 데이터 입력부, 출력부, 레지스터 맵에서 CRC(순환 중복 검사) 옵션을 개별적으로 사용하여 통신 무결성을 보장할 수 있습니다. 완벽한 AFE(아날로그 프런트 엔드)는 20핀 TSSOP 또는 리드리스 20핀 WQFN 패키지로 제공되고 -40~+125°C의 산업 온도 범위에서 사용 가능합니다. AMC131M03-Q1 장치는 자동차 애플리케이션에 적합하도록 AEC-Q100 인증을 받았습니다.
특징
- 3개의 동시 샘플링 차동 입력
- 최대 32kSPS 프로그래밍 가능 데이터 전송 속도
- 최대 128 프로그래밍 가능 이득
- 잡음 성능:
- 102dB 다이내믹 레인지(이득=1, 4kSPS)
- 80dB의 다이내믹 레인지(이득 = 64, 4kSPS)
- -100dB 총 고조파 왜곡
- 직접 센서 연결을 위한 고임피던스 입력:
- 330kΩ 입력 임피던스(1, 2, 4 이득)
- 1MΩ 입력 임피던스(8, 16, 32, 64 이득)
- 프로그래밍 가능 채널-채널 위상 지연 보정:
- 244ns 분해능, 8.192MHz fCLKIN
- 전류 감지 모드를 통해 초저전력 탬퍼 감지 가능
- 빠른 시작(공급 램프의 0.5ms 이내의 첫 번째 데이터)
- 통합 네거티브 차지 펌프로 접지 미만의 입력 신호 허용
- -120dB 채널 간 혼선
- 저드리프트 내부 기준 전압
- 통신 및 레지스터 맵에 대한 CRC(순환 중복 검사)
- 2.7~3.6V 아날로그 및 디지털 공급 전압
- 3.6mW의 낮은 소비전력(3V AVDD 및 DVDD)
- 20핀 TSSOP 또는 20핀 WQFN 패키지
- -40~+125°C 작동 온도 범위
애플리케이션
- 전기 계량기(상업용 및 주거용)
- 회로 차단기
- 보호 계전기
- 전력 품질 계측기
- 배터리 테스트 장비
- 배터리 관리 시스템

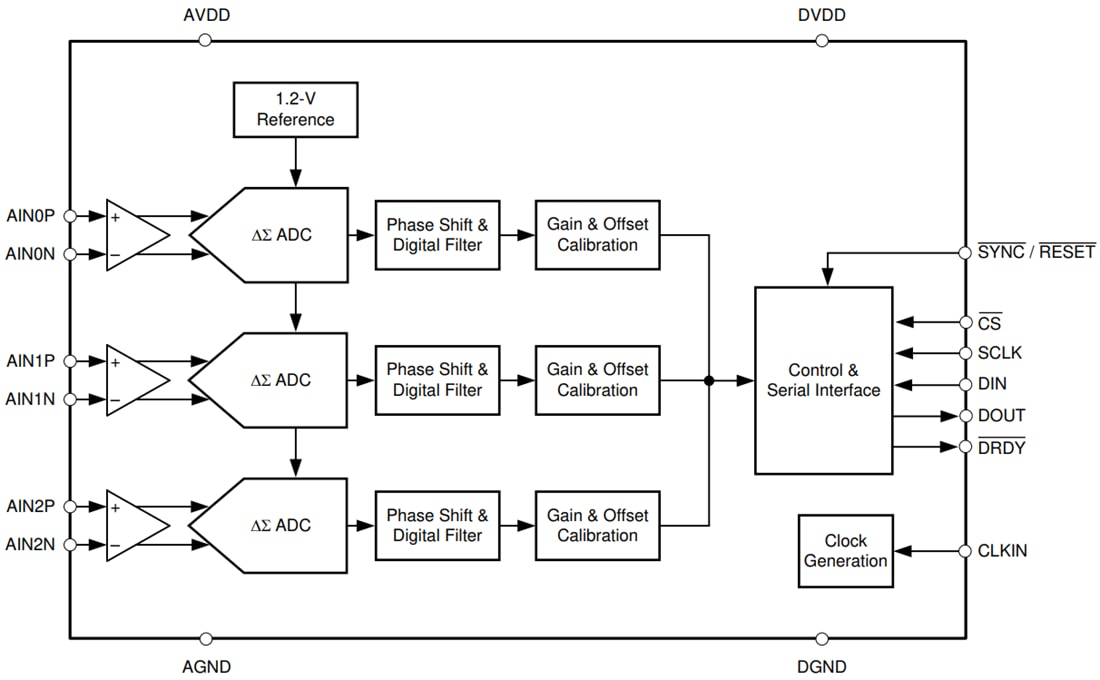

기능 블록 선도
관련 개발 도구
Texas Instruments ADS131M04EVM 평가 모듈
4채널, 24비트, 델타-시그마(ΔΣ) ADC인 ADS131M04의 성능을 평가하기 위한 플랫폼입니다.
Texas Instruments AMC131M03EVM PDK(성능 데모 키트)
PHI(정밀 호스트 인터페이스) 컨트롤러 보드를 사용하여 AMC131M03을 시연하기 위한 플랫폼입니다.
