Texas Instruments ADS1285EVM-PDK 데모 키트
Texas Instruments ADS1285EVM-PDK 데모 키트는 지진 및 지리 공간 탐사를 위한 ADS1285 32비트, 고분해능, 2 채널 델타-시그마 ADC의 평가를 용이하게 합니다. TI ADS1285EVM-PDK 데모 키트에는 완전한 플랫폼 솔루션을 위한 PHI(정밀 호스트 인터페이스) 컨트롤러 보드가 포함되어 있습니다. PHI 컨트롤러 보드를 통해 ADS1285EVM은 USB 포트를 통해 컴퓨터에 연결할 수 있으며 이 보드는 ADS1285 ADC를 포괄적으로 평가하기 위해 개발된 소프트웨어와 인터페이스합니다.
특징
- 온보드 3.3V 유니폴라 및 ±2.5V 바이폴라 아날로그 전원
- 신호 및 보정 생성을 위한 온보드 DAC1282
- 온보드 5V 유니폴라 디지털 전원
- USB 전력 공급식(유니폴라에 외부 전원 공급 장치가 필요 없음)
- 2, 4 및 8 클록 분배기로 분할되는 온보드 16.384MHz 크리스털 발진기
- 내장된 분석 도구는 발진기, FFT(fast Fourier transform), 히스토그램 디스플레이
키트 구성품
- PHI 컨트롤러 보드
- USB Micro-B 플러그와 USB-A 플러그를 연결하는 케이블 포함
전면도

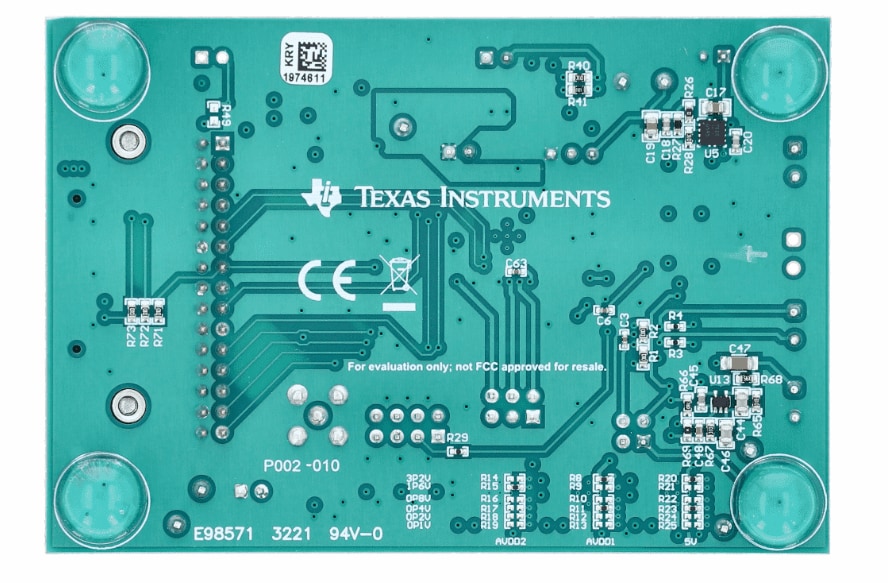

후면도
게시일: 2022-11-04
| 갱신일: 2022-11-10
