Texas Instruments ADC3908Dx/ADC3908Sx 8비트 고속 ADC
Texas Instruments ADC3908Dx/ADC3908Sx 8비트 고속 아날로그 디지털 컨버터(ADC)는 초저전력 8비트 125MSPS 고속 듀얼 및 단일 채널 ADC 제품군입니다. 고속 제어 루프는 단 한 번의 클록 주기로 대기 시간이 짧다는 이점이 있습니다. ADC는 125MSPS에서 90mW만 소비하며, 전력 소비 스케일은 샘플링 속도가 더 낮습니다.
Texas Instruments ADC3908Dx/ADC3908Sx는 병렬 DDR 또는 SDR CMOS 인터페이스를 사용하여 데이터를 출력하며 +1.8V 또는 +3.3V에서 다양한 수신기 요구사항을 수용하도록 구동할 수 있습니다. 아날로그 입력 및 출력 인터페이스는 핀 제어를 통해 쉽게 구성할 수 있습니다. 이 장치는 8비트 및 10비트 분해능과 다양한 속도 등급을 갖춘 핀 투 핀 호환 가능한 ADC 제품군입니다. 이 장치는 32핀 VQFN 패키지로 제공되며 -40 ~ +105°C까지의 산업용 온도 범위를 지원합니다.
특징
- 최대 샘플링 속도 125MSPS
- 한 클록 사이클의 대기 시간
- 저전력(2채널)
- 125MSPS에서 90mW
- 25MSPS에서 56mW
- PD 모드에서 3mW
- 32-VQFN 소형 설치 면적(4mm x 4mm)
- 단일 또는 듀얼 채널 ADC
- 내부 기준
- 누락된 코드 없음, ±0.25 LSB INL
- 버퍼형, 차동형 또는 단일 엔드 입력
- 150 MHz(3 dB) 입력 대역폭
- 단일 1.8V 공급(옵션3.3VIO기능)
- 산업 온도 범위: -40 °C~105 °C
- 병렬(SDR, DDR) CMOS 인터페이스
- 스펙트럼 성능(FSCLK = 125MSPS, fIN = 5 MHz)
- SNR: 49.8 dBFS
- SFDR: 60dBFS
애플리케이션
- 대기 시간이 짧은 제어 루프
- 레이저 스캐너
- 변위 센서
- 감지 장비

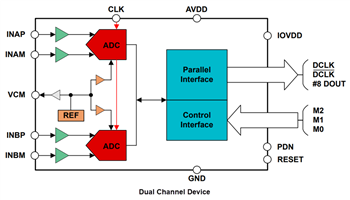

기능 블록 선도
관련 개발 도구
Texas Instruments ADC3910D125EVM ADC EVM(평가 모듈)
EVM은 ADC3910D125 고속 ADC(아날로그-디지털 컨버터) 제품군을 평가합니다.
