Texas Instruments ADC32RF82 텔레콤 수신기 및 피드백 IC

Texas Instruments ADC32RF82 듀얼 채널, 14비트, 2.45GSPS, RF 샘플링 텔레콤 수신기 및 피드백 IC는 최대 4GHz 이상의 입력 주파수를 제공합니다. ADC32RF82는 -154.1dBFS/Hz의 잡음 스펙트럼 밀도는 물론 넓은 입력 주파수 범위에서 다이내믹 레인지 및 채널 절연을 제공합니다. 따라서 이 장치는 높은 신호 대 잡음비(SNR)에 이상적입니다. 온칩 종단은 넓은 주파수 범위에서 일정한 입력 임피던스를 제공하여 버퍼링된 아날로그 입력을 통해 샘플 및 홀드 글리치 에너지를 최소화합니다.

듀얼밴드 디지털 다운 컨버터(DDC)는 위상 조화 주파수 호핑을 위해 각 채널을 DDC당 최대 3개의 독립 16bit 수치제어 발진기(NCO)와 연결합니다. 외부 자동 이득 제어(AGC) 알고리즘을 지원하는 이 ADC는 프런트 엔드 피크 및 RMS 전력 검출기 및 알람 기능을 갖추고 있습니다. 서브클래스 1 기반의 결정론적 대기 시간을 갖는 JESD204B 직렬 인터페이스는 12.5Gbps의 데이터 전송 속도를 사용하여 지원되며 ADC당 레인이 최대 4개 있습니다. 산업 온도 범위(-40~+85°C)가 지원되며 이 장치는 72핀 VQFN 패키지(10mm × 10mm)로 제공됩니다.

특징

  • RF 입력 지원: 최대 4.0GHz
  • 조리개 지터: 90fS
  • 채널 절연: fIN = 1.8GHz에서 95dB
  • 분광 성능(fIN = 900MHz, –2dBFS):
    • SNR: 61.2dBFS
    • SFDR: 67dBc HD2, HD3
    • SFDR: 81dBc Worst Spur
  • 분광 성능(fIN = 1.85GHz, –2dBFS):
    • SNR: 58.7dBFS
    • SFDR: 71dBc HD2, HD3
    • SFDR: 76dBc Worst Spur
  • 온칩 디지털 다운 컨버터:
    • 최대 4 DDC(이중 대역 모드)
    • DDC 당 최대 3개의 독립적 NCO
  • 과전압 보호를 위한 온칩 입력 클램프
  • 14비트, 듀얼 채널, 2,457.6MSPS ADC
    잡음층: –154.1dBFS/Hz
  • AGC 지원을 위한 프로그래밍 가능 온칩 전력 감지기(알람 핀 탑재)
  • 온칩 디더링
  • 온칩 입력 종단
  • 풀 스케일 입력: 1.35VPP
  • 멀티칩 동기화 지원
  • JESD204B 인터페이스:
    • 서브클래스-1 기반의 결정성 지원
    • 12.5Gbps에서 채널당 4레인
  • 전력 소모: 2,457.6MSPS에서 3.0W/Ch
  • 72핀 VQFN 패키지(10mmx10mm)

애플리케이션

  • 다중 반송파 GSM 셀룰러 인프라 기지국
  • 전기통신 수신기
  • DPD 관측 수신기
  • 백홀 수신기
  • RF 리피터 및 분산 안테나 시스템

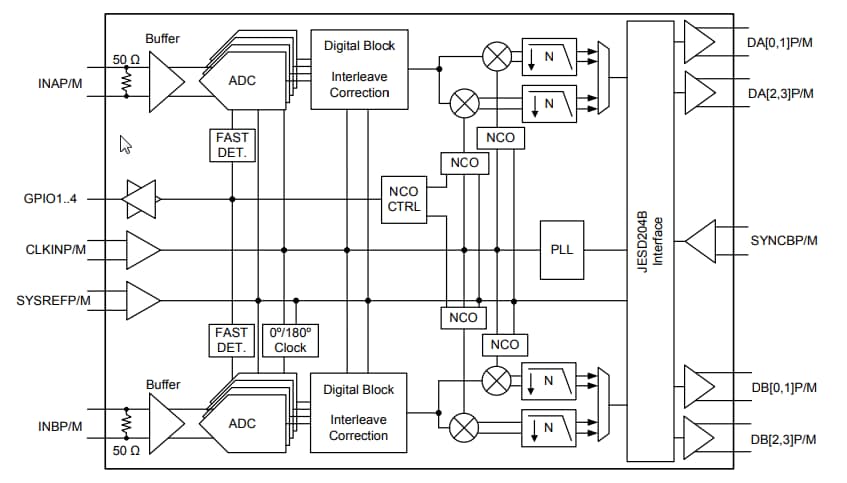

블록 선도

블록 선도 - Texas Instruments ADC32RF82 텔레콤 수신기 및 피드백 IC
게시일: 2018-07-18 | 갱신일: 2023-01-03
