Texas Instruments ADC31RF80 광대역 수신기 및 피드백 IC
Texas Instruments ADC31RF80 14비트, 3GSPS, RF 샘플링 광대역 수신기 및 피드백 IC는 입력 주파수가 최대 4GHz 이상인 RF 샘플링을 지원합니다. ADC31RF80은 높은 SNR(신호대 잡음비)를 위해 설계되었으며 광범위한 입력 주파수 범위에서 다이내믹 레인지뿐 아니라 –155dBFS/Hz의 잡음 분광 밀도를 제공합니다. 넓은 주파수 범위에서 균일한 입력 임피던스는 샘플 앤 홀드 글리치 에너지를 최소화하면서 온칩 종단 처리가 가능한 버퍼링된 아날로그 입력에 의해 허용됩니다. DDC당 최대 3개의 독립적인 16비트 수치 제어 발진기(NCO)를 갖춘 듀얼 밴드, 디지털 다운 컨버터(DDC)가 위상 동기 주파수 호핑을 위해 디바이스에 포함되어 있습니다. 서브클래스 1 기반의 결정론적 대기 시간을 갖는 JESD204B 직렬 인터페이스는 12.5Gbps의 데이터 속도를 사용하여 지원되며 레인이 최대 4개 있습니다. ADC31RF80은 산업 온도 범위(-40~+85°C)를 갖습니다.
특징
- 14비트, 3GSPS ADC
- 잡음층: –155dBFS/Hz
- RF 입력 지원: 최대 4.0GHz
- 조리개 지터: 90fS
- 분광 성능(fIN = 900MHz, –2dBFS):
- SNR: 61.4dBFS
- SFDR: 71dBc HD2, HD3
- SFDR: 76dBc Worst Spur
- 분광 성능(fIN = 1.85GHz, –2dBFS):
- SNR: 58.5dBFS
- SFDR: 65dBc HD2, HD3
- SFDR: 75dBc Worst Spur
- 온칩 디지털 다운 컨버터:
- 최대 2 DDC(이중 대역 모드)
- DDC당 최대 3개의 독립 NCO
- 과전압 보호를 위한 온칩 입력 클램프
- AGC 지원을 위한 프로그래밍 가능 온칩 전력 감지기(알람 핀 탑재)
- 온칩 디더링
- 온칩 입력 종단
- 풀 스케일 입력: 1.35VPP
- 멀티칩 동기화 지원
- JESD204B 인터페이스:
- 서브클래스-1 기반의 결정성 지원
- 12.5Gbps에서 4레인 지원
- 총전력 소모: 3.0GSPS에서 3.2W
- 72핀 VQFN 패키지(10mmx10mm)
애플리케이션
- 다중 반송파 GSM 셀룰러 인프라 기지국
- 전기통신 수신기
- DPD 관측 수신기
- 백홀 수신기
- RF 리피터 및 분산 안테나 시스템

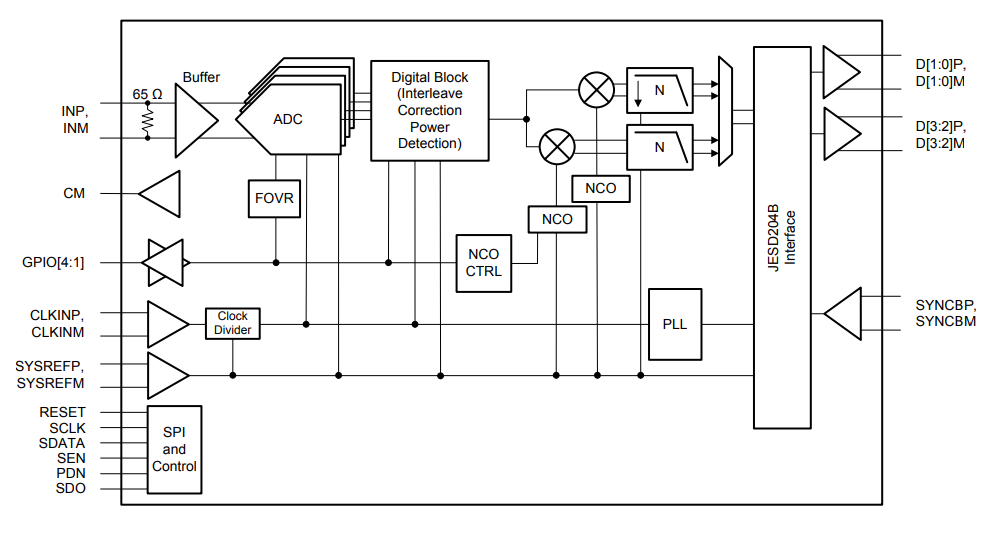

블록 선도
