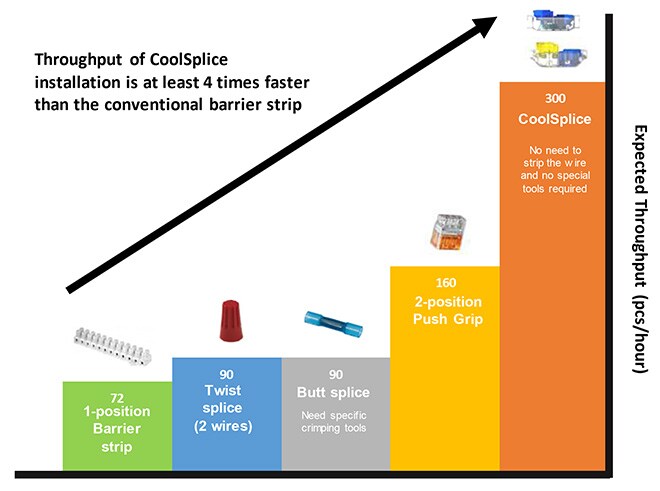

TE Connectivity의 CoolSplice 커넥터는 특별한 와이어-와이어 연결 커넥터로, 표준 단자대를 대체해서 사용할 수 있습니다. CoolSplice 커넥터는 디스크리트 와이어 한 쌍 또는 쌍둥이 코드 케이블을 디스크리트 와이어 한 쌍 또는 쌍둥이 코드 케이블과 나란히 결합해서 생산됩니다. 절연된 부분을 미리 벗길 필요가 없으며 표준 플라이어를 이용해서 간편하게 설치할 수 있습니다. 시각적으로 확인할 수 있는 종단부, 밀어서 연결하는 버튼을 갖춰 전선을 구부리는 기존의 커넥터/너트(marrette)보다 훨씬 인체공학적으로 전선을 절단할 수 있습니다.
CoolSplice 새로운 표준 커넥터는 22~18AWG 단선 및 연선을 연결하는 데 적합합니다. 절연된 전선을 종단 처리하기 위한 별도 공정이 필요 없어 빠르고 간편하게 설치할 수 있습니다. 제품 측면이 투명해서 시각적으로 확인할 수 있으므로 연결 상태를 신뢰할 수 있습니다.
CoolSplice 커넥터는 크기가 표준 제품보다 큰 전선(18~12AWG, 0.75~4.0mm²)에 적합합니다. 빨강, 노랑, 파랑으로 색깔이 구분되어 생산되므로 전선 크기에 맞는 커넥터를 찾는 과정이 필요 없습니다. 커넥터의 좌우 측면에 있는 독립적인 푸시 버튼을 이용해서 공장이나 현장에서 간편하게 설치할 수 있습니다. CoolSplice는 IDC(절연 변위) 기술이 적용되어 설치 시간을 절약해 주며 전선을 미리 벗길 필요가 없습니다.
특징
IP등급의 연결 성능을 갖춘 방수 솔루션
좌우 측면에 있는 독립적인 푸시 버튼을 이용해서 공장이나 현장에서 간편하게 설치
IDC(절연 변위) 기술이 적용되어 설치 시간이 절약되며 전선을 미리 벗길 필요가 없음
3가지 재고 부품 번호를 이용해서 8가지 전선 조합 생성
응용 분야
야외 조명
철로, 도로, 구역
신호 및 건물 정면
건축
교량, 터널
내부 조명 붙박이
와이어 하네스 현장 수리
16 / 18 AWG
14 / 16 AWG
12 / 14 AWG
