TE Connectivity 실버 내부 케이블 인터커넥트 솔루션
TE Connectivity의 실버 내부 케이블 인터커넥트 솔루션은 기판에서 내부 I/O 연결을 할 수 있는 유연한 솔루션으로 설계되었으며 최대 25Gbps를 제공합니다. TE 실버 커넥터는 다양한 애플리케이션, 데이터 속도 및 프로토콜(PCI Express, SAS, 이더넷)에서 활용됩니다. 접점 피치 0.6mm의 실버 커넥터는 초박형으로 제작되므로 설계자가 더욱 고도로 집적된 제품을 만들 수 있습니다. 이 시리즈는 커넥터 케이지에 매우 견고한 금속 하우징 설계 장치를 포함합니다. 하우징의 활성 래치는 추가 연결 보안 기능을 제공합니다. 이 커넥터는 TE 고속 케이블을 사용하여 최대 25Gbps 속도를 제공합니다.
실버 내부 I/O 플러그 키트는 최소 35N의 고정력으로 50, 74 및 124핀 등 여러 가지 제품으로 제공됩니다. 이 제품들은 폴리 카보네이트 접점 하우징과 스테인레스 강 액티브 래치로 제작되었습니다. 50핀 플러그 키트는 29N(최대) 결합력을 제공하며 33AWG 케이블을 수용하도록 설계되었습니다.74핀 플러그 키트는 38N(최대) 결합력을 제공하며 33AWG 케이블을 수용하도록 설계되었습니다. 124핀 플러그 키트는 57N(최대) 결합력을 제공하며 30 및 33AWG 케이블을 수용하도록 설계되었습니다.
특징
- 0.6mm 피치의 SMT 커넥터 설계 장치에 견고한 금속 하우징 포함
- 12G 및 25G 고속, 저손실 33AWG 케이블
- 액티브 래치를 포함한 수직 및 직각 구성
- 85Ω 및 100Ω 임피던스 애플리케이션 지원
- 유연한 핀아웃 배열을 통해 차동 신호 페어와 저속 단일 종단 측파대 혼합 가능
- 유연한 장착 및 결합 배열:
- 케이블 인터커넥트
- 카드 에지 인터커넥트
- 결합
- 수직-직각
- 수직-직선
- 직각-직각
- 직각-직선 리셉터클-플러그
- x4 Tx/Rx 레인 단위로 확장 가능:
- x4(26핀)
- x8(50핀)
- x12(74핀)
- x16(100핀)
- x20(124핀)
- x24(148핀)
- 재검증 및 재설계하지 않고 현재와 미래의 대역폭 요구 수용
애플리케이션
- 데이터 센터 및 네트워킹 장비:
- 서버
- 스위치
- 라우터
- 고성능 컴퓨팅(HPC)
- 저장 장치
- 무선 기지국과 무선 장치
- 이더넷, PCIe, SAS, SATA, InfiniBand 및 기타 맞춤형 프로토콜 지원
- 내부 케이블 솔루션 옵션
- 칩-칩
- 칩-I/O
- 칩-백플레인
- 보드-보드
- PCB 카드 에지(BTB) 솔루션
TE의 실버 인터커넥트 솔루션

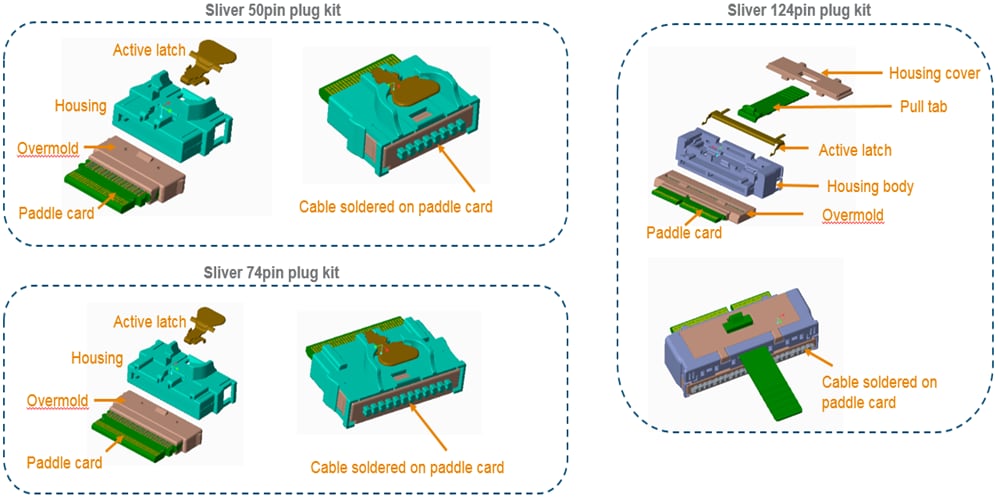

실버 내부 I/O 플러그 키트 분해도

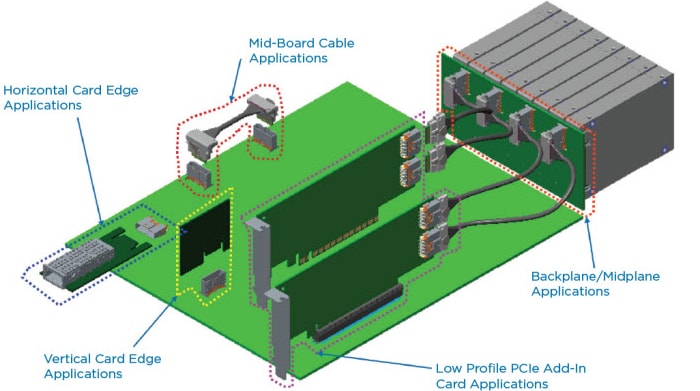

애플리케이션 설계 유연성
