TE Connectivity OJS 소형 PCB 계전기
TE Connectivity의 OJS 소형 PCB 계전기는 10A/16A 정격 및 200mW의 민감한 코일이 특징인 범용 저전력 PCB 계전기입니다. 이 PCB 계전기는 4,000Vrms의 유전체 강도와 접점과 코일 사이의 7mm/11mm 간극/연면 거리를 제공합니다. OJS PCB 계전기는 15ms/4ms의 최대 작동/해제 시간과 360 작동/시간 스위칭 주파수를 제공합니다. 이 PCB 계전기는 5VDC~48VDC의 코일 전압 범위에서 작동하고 18.2mm x 10.2mm x 14.8mm 크기로 제공됩니다. 일반적으로 조명, 스마트 플러그, 전원 공급 장치, 가전 제품 및 산업용 제어 장치에 사용됩니다.
특징
- 1 극성 10/16A 및 1 형식 A(NO) 접촉 배열
- 10A/16A 정격(민감한 200mW 코일 사용)
- 5~48VDC 코일 전압 범위
- 360 작동/시간 스위칭 주파수
- 4,000Vrms 코일-접점 유전체 강도
- 15ms/4ms 최대 작동/해제 시간
- 7mm/11mm 간극/연면 거리
- 18.2mm x 10.2mm x 14.8mm 소형 크기
- IEC 62368-1를 준수하는 제품
애플리케이션
- 조명
- 스마트 플러그
- 전원 공급 장치
- 가전 제품
- 산업용 제어 장치

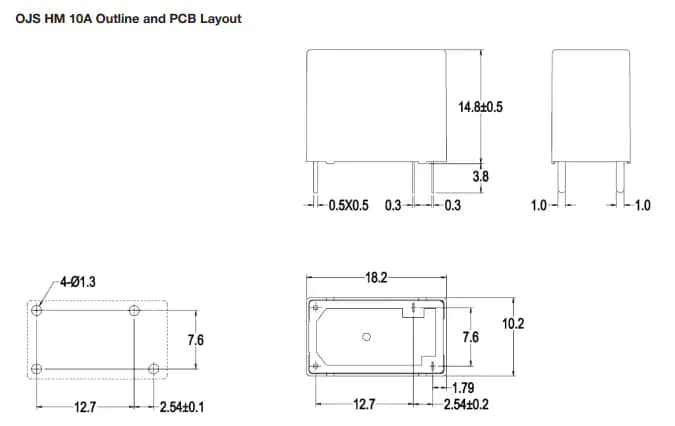

크기(mm)
View Results ( 12 ) Page
| 부품 번호 | 설명 | 코일 전압 | 접촉 전류 정격 | 코일 저항 | 코일 전류 | 전력 소비 |
|---|---|---|---|---|---|---|
| 2071556-6 | 일반용 릴레이 OJS-SS-105HMF,00000 | 24 VDC | 10 A | 125 Ohms | 40 mA | 200 mW |
| 2071556-8 | 일반용 릴레이 OJS-SH-124HMF,00000 | 24 VDC | 10 A | 2.88 kOhms | 80 mA | 200 mW |
| 2071556-4 | 일반용 릴레이 OJS-SS-112HMF, 00000 | 12 VDC | 10 A | 720 Ohms | 17 mA | 200 mW |
| 1-2071556-1 | 일반용 릴레이 OJS-SS-105HEF,00000 | 5 VDC | 16 A | 56 Ohms | 40 mA | 450 mW |
| 1-2071556-2 | 일반용 릴레이 OJS-SH-105HEF,00000 | 5 VDC | 16 A | 56 Ohms | 40 mA | 450 mW |
| 2071556-1 | 일반용 릴레이 OJS-SS-112HEF,00000 | 12 VDC | 16 A | 320 Ohms | 17 mA | 450 mW |
| 2071556-5 | 일반용 릴레이 OJS-SS-124HMF,00000 | 24 VDC | 10 A | 2.88 kOhms | 80 mA | 200 mW |
| 1-2071556-0 | 일반용 릴레이 OJS-SH-124HEF,00000 | 24 VDC | 16 A | 1.28 kOhms | 80 mA | 450 mW |
| 2071556-2 | 일반용 릴레이 OJS-SS-124HEF,00000 | 24 VDC | 16 A | 1.28 kOhms | 80 mA | 450 mW |
| 2071556-3 | 일반용 릴레이 OJS-SH-112HEF,00000 | 12 VDC | 16 A | 320 Ohms | 17 mA | 450 mW |
게시일: 2021-06-23
| 갱신일: 2022-10-27
