TE Connectivity M12 X-Coded 직각 커넥터
TE Connectivity의 M12 X-Coded 직각 커넥터는 철도 산업용 현장 조립을 위한 극히 견고한 M12 커넥터입니다. 이 커넥터는 가혹한 환경에서 안전하고 안정적으로 통신을 지원하는 직각 커넥터에서 10Gb/s의 데이터 속도를 제공합니다. TE의 콤팩트한(높이 0.42mm) M12 X-Coded RA 커넥터는 IP67 방수 등급에 진동과 비틀림에 견디며, 극히 강력한 크림프 방식의 변형 방지 장치로 360° EMI/RFI 차폐 기능을 제공합니다.
특징
- 콤팩트한 치수
- 신속하고 간편한 조립
- IP67 방수
- 나사 가공 크림프 접점
- 유연한 케이블 출구 옵션(45° 단위로 8가지 위치)
- 여분의 견고한 크림프 방식 변형 방지 장치에 의한 360° EMI/RFI 차폐
- 진동 및 비틀림 방지, 크림프 방식 변형 방지 장치
애플리케이션
- 다음을 연결하는 온보드 이더넷 네트워크
- 승객 정보 시스템
- 승객 엔터테인먼트 시스템
- 감시 시스템
- 온보드 Wi-Fi™ 네트워크
사양
- 최대 10Gb/s의 데이터 전송 속도
- 준수 규격: IEC802.3an cat 6a
- 정격 전류: 0.5A
- 공칭 전압: 48V
- 접촉 저항: <5mΩ
- 절연 저항: ≥100MΩ
- 내구성 250사이클
- 부스 사용 시 정격 온도: -40~+70°C
- 부스 미사용 시 정격 온도: -40~+85°C
- 도선 크기: AWG22-26

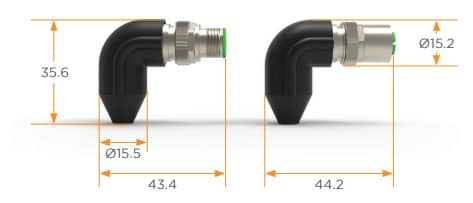

크기(mm)
