TE Connectivity / Potter & Brumfield SSR3 3상 솔리드 스테이트 계전기
TE Connectivity의 Potter & Brumfield SSR3 3상 솔리드 스테이트 계전기는 공통 입력이 있는 단일 하우징에 포장된 3개의 개별 단상 솔리드 스테이트 계전기를 제공하여 각 SSR에 동시에 전원을 공급합니다. 480VAC에서 정격 부하 범위가 10~75A인 SSR3 장치는 AC 및 DC 입력 옵션을 포함하여 고유하게 광범위한 부품 번호로 제공됩니다. 이를 통해 사용자는 특히 3상 로드 장치를 작동시키는 애플리케이션에서 배선 복잡성, 조립 시간 단축 및 공간 활용을 줄일 수 있습니다.
특징
- 콤팩트한 공간 절약형 패널 솔루션 제공
- 패널 배선 복잡성 제거
- 다양한 부하 옵션 전환 기능
- 조립 시간 단축
- LED 표시등
- 출력
- 중간-높은 산업 부하를 위한 SCR
- 낮은 산업 부하를 위한 트라이액
- 제로 전압 및 임의 전압 턴온 버전
- AC 및 DC 입력 버전
- IP20 보호 등급을 충족하는 안전 커버
- 패널 장착 가능
- 에폭시 충전
- UL94-V0 등급 엔지니어링 플라스틱
- 외부 MOV에 의한 과도 전압 보호
애플리케이션
- 블로우 성형기
- 커피머신
- 컨베이어 트롤리
- 산업용 고로
- 모터 제어
- 플라스틱 사출기
사양
- 90VAC~280VAC/4VDC~32VDC 입력 전압 범위
- 10~75A 출력 부하 범위
- 48VAC~480VAC 부하 전압 범위
- 4,000Vrms 최소 광학 절연 전압
- 온도 범위
- -30~+80°C 작동 온도
- -30~+100°C 보관 온도
작동 다이어그램

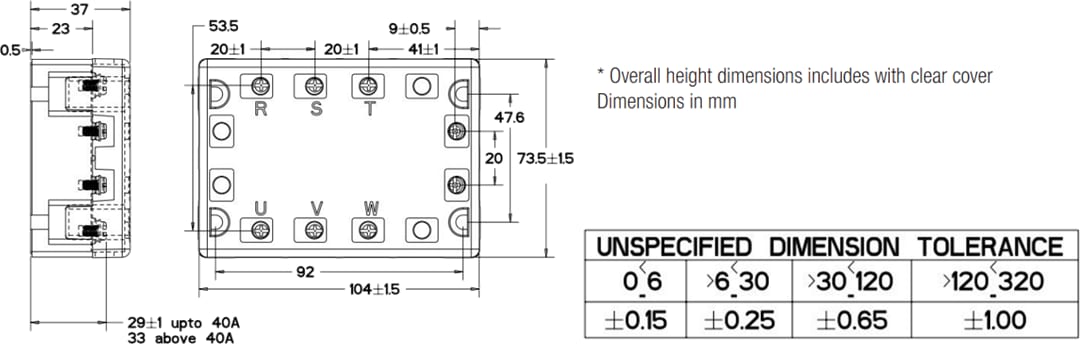

기계 도면
게시일: 2021-06-16
| 갱신일: 2022-05-12
