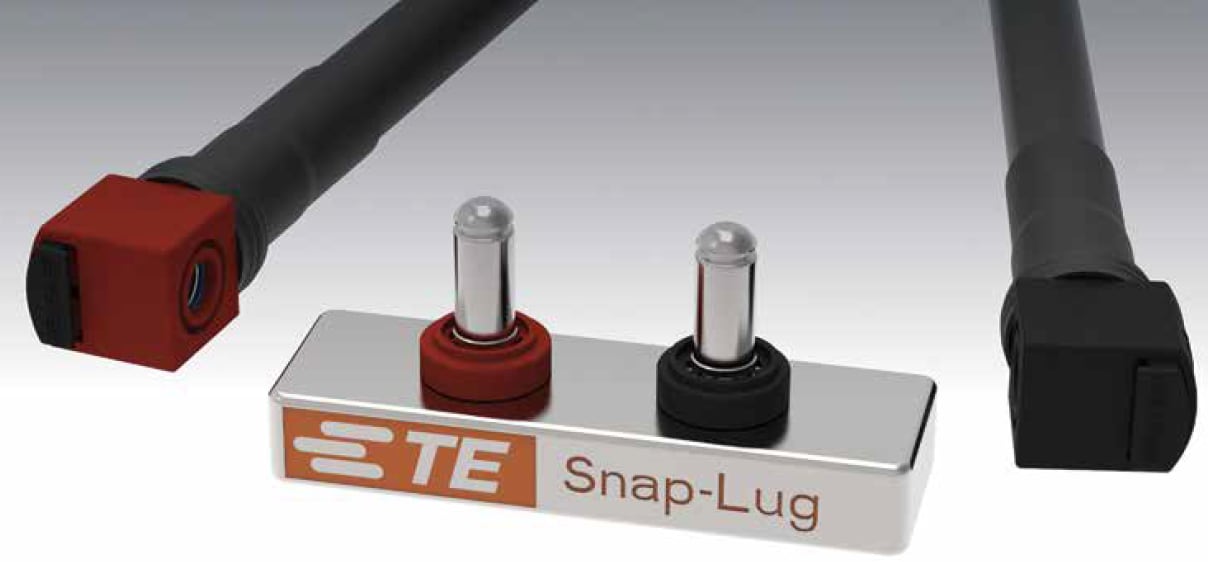

TE Connectivity 스냅 러그 신속 분리 전원 커넥터

TE Connectivity 스냅 러그 신속 분리 전원 커넥터

TE Connectivity 스넵 러그 신속 분리 전원 커넥터는 견고하며 무거운 게이지 전원 케이블을 버스바, 중계기, 전원 패널 및 항공우주, 국방, 해상의 유사 응용 기기 및 기타 가혹한 환경 조건에 노출되는 응용 기기에 신속하게 연결할 수 있는 수단을 제공합니다. 이 장치는 안전하고 신뢰성 있으며 신속하게 분리가 가능한 키 입력식 잠금 커넥터로 기존 단자 러그를 교체할 수 있어 비용 절감 효과를 달성할 수 있습니다.


특징
  • 간편한 사용법:
    • 스냅온/푸시 릴리스, 공구가 필요 없음
    • 컬러 코드 및 키 지정 커넥터로 역극성 체결 방지
    • 제한된 공간에서 결선 가능
  • 안전성:
    • 감전 사고를 방지하는 터치 프루프 설계
    • 열악한 환경에서 예기치 못한 분리를 방지하는 잠금 기능
    • 오염을 방지하는 밀폐형 인터페이스
  • 내구성:
    • 내진동성
    • 단일피스 설치
    • 너트 및 와셔의 이물질로 인한 손상 위험 없음
    • 클릭 잠금 기능으로 부분 체결의 위험을 감소
환경/기계적 특성
  • 작동 온도 범위: -65~+150°C
  • 메이팅 사이클: 500
  • 진동: MIL-STD-1344, 조건 V, 테스트 D
  • 기계적 충격: MIL-STD-810G, 방법 516.6
  • 인화성 등급: UL 94V-O
  • 온도상승 vs 전류: 최대 30°C
  • 커넥터 인장강도 시험: 체결 상태에서 최대 125파운드
  • 크림프 장력 인장강도 시험:
  • 4 AWG: 360파운드
  • 1/0 AWG: 700파운드
  • 2/0 AWG: 750파운드
  • 3/0 AWG: 825파운드
응용
  • 배터리 단자 결선
  • 벌크헤드 전력 피드스루
  • 버스바 탑재
  • 터미널 블록 결선
  • 계전기 결선
  • 접지/접지스트랩
  • 전원 패널 피더/결선
  • 분전 라인
소재
  • 하우징, 키 및 릴리스 버튼: 고온 열가소성
  • 소켓 본체: 주석도금 구리 합금
  • 루버 밴드: 은도금 구리 합금
  • 포스트 접점: 은도금 구리 합금
