TE Connectivity ICCON 고전력 핀 및 소켓

TE Connectivity (TE) 의 ICCON 블록 및 ICCON 인서트 고전력핀 및 소켓은 최대 350 A의 애플리케이션을 위한 유연한 설계 옵션을 제공합니다. 이 제품은 옵션 플로팅 기능을 제공하여 2개의 인쇄 회로 기판 또는 버스바를 결합할 때 ±1 mm 방사형 정렬 오류를 허용합니다. 유연한 설계 옵션을 위해 다양한 장착 유형을 사용할 수 있으며 표준핀 크기는 30 A ~ 350 A를 지원할 수 있습니다. 크라운 밴드 플러스 접점을 사용하여 낮은 접점 저항과 낮은 전력 손실을 달성할 수 있습니다. TE ICCON 블록 및 인서트 고전력핀 및 소켓은 스위치, 서버, 스토리지 장치, 테스트 및 측정에 사용됩니다.

특징

ICCON 인서트 핀 및 소켓 제품
- 옵션 플로팅 기능이 있는 방사형 방향으로 ±1mm 플로팅
- 전류 용량: 최대 350A
- 3.6mm/70A, 6mm/120A, 8mm/200A, 10.3mm/350A 핀 크기

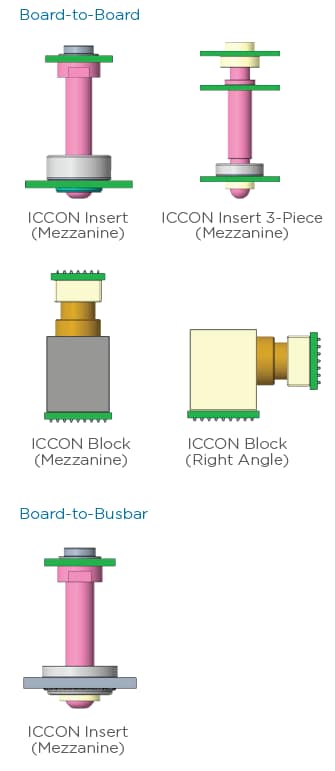

- 다양한 장착 유형
  - SMT는 다양한 보드 장착 적층 높이(PCB 애플리케이션) 지원
  - 버스바 애플리케이션을 지원하는 프레스핏
- 추가 공구가 필요없는 유연한 적층 높이

ICCON 블록 핀 및 소켓 제품
- 전류 용량: 최대 350A
- 다양한 적층 높이에 결합 가능
- 업그레이드된 고성능 크라운 밴드 플러스 접점 사용
- 보드-보드 애플리케이션을 위한 직각 및 수직 PCB 장착 방향
- 압입식 장착 유형
- 핀 크기: 3.6mm/70A, 6mm/120A, 8mm/200A, 10.3mm/350A
