TE Connectivity / Measurement Specialties 830M1 3축 상태 모니터링 가속도계
TE Connectivity의 830M1 3-축 상태 모니터링 가속도계는 임베디드 상태 모니터링 및 예방 유지 보수 애플리케이션을 위해 설계된 보급형 보드 장착 가능 가속도계입니다. 이 압전(PE) 가속도계는 ±25g~ ±2,000g 범위로 제공되며 모든 3-축에서 최대 >15kHz의 평탄 주파수 응답이 특징입니다. 830M1 가속도계는 저전력 전자 장치가 있는 전단 모드에서 3개의 독립적인 안정적 압전 크리스털이 특징이며 완전 밀폐형 LCC 패키지로 제공됩니다. Measurement Specialties 830M1 3축 상태 모니터링 가속도계는 기계 상태 모니터링용으로 설계 및 인증되었으며 MEMS 장치에 비해 우수한 분해능, 다이내믹 레인지 및 대역폭을 제공합니다. 의도한 애플리케이션에 진동과 온도 센서 신호가 모두 필요한 경우, RTD 온도 센서가 LCC 패키지에 포함됩니다.
특징
- 조기 감지 기능을 갖춘 우수한 분해능과 향상된 예측 유지보수를 위한 더 나은 측정 품질 제공
- 매우 안정적인 압전 감지 크리스털 기술로 장기 안정성 및 최소 장기 드리프트 보장
- 상태 모니터링에 적합한 매우 안정적인 센서로 혹독한 환경으로부터 보호 가능
- 완전 밀봉 LCC(무연 칩 캐리어) 패키지로 쉽게 설치 가능
- 단일 패키지에서 조합 감지를 위한 Ni1000 니켈 박막 RTD 온도 센서 포함
- 회로 기판 장착 가능, 리플로 납땜 가능
- 저렴한 비용, 우수한 값
- 작은 PCB 설치 공간
- RoHS 준수
애플리케이션
- 기계 상태 모니터링
- 예측적 유지 보수 설치물
- 임베디드 진동 모니터링
- 영향 및 충격 모니터링
- 데이터 로거
- 베어링 설치
- 보안 모니터링
사양
- ±25~±2,000g 다이내믹 레인지
- 15,000Hz 대역폭
- ±1.25 V 증폭 신호 출력
- 여자 전압 범위: 3.3VDC ~5.5VDC
- -40 °C ~ +125 °C 작동 및 저장 온도 범위
- 1.5~.5V 최대 공급 전압
- 5,000g 최대 충격 한도(모든 축)
- -2~+2kV 최대 ESD
- 200µA 평균 공급 전류
- 100Ω 출력 임피던스
- 1초 예열
- 0~100% 주변 습도 범위
- IP68 보호, 밀봉 패키지
- 3.3g 무게

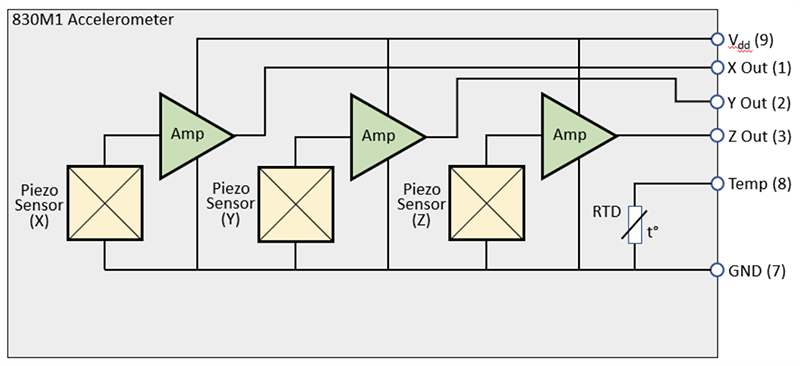

블록 선도
비디오
인포그래픽
