TE Connectivity / Linx Technologies ANT-LTE-RPC LTE/LPWA 임베디드 쌍극 안테나
TE Connectivity(TE) Linx Technologies ANT-LTE-RPC LTE/LPWA 임베디드 쌍극 안테나는 600MHz, 700MHz 및 800MHz 대역 성능이 필요한 임베디드 애플리케이션을 위한 견고한 후면 접착식 다중 대역 셀룰러 및 셀룰러 IoT 안테나(LTE-M 및 NB-IoT)입니다. 이 안테나는 868 MHz 및 915 MHz, 2.4 GHz ISM 및 GNSS/GPS(글로벌 항법 시스템)에서 LPWA(저전력 광역) 네트워킹도 지원합니다. MHF1/U에 종단 처리된 100mm 길이의 1.13mm 동축 케이블을 통해 무선 장치에 연결됩니다.FL 호환 플러그 커넥터 또는 비종단 처리, PCB 장착용으로 트리밍.
TE Linx RPC 시리즈 안테나는 외부 안테나와 비교할 수 있는 접지면에 독립적인 쌍극 임베디드 안테나 솔루션을 제공합니다. 접착 백으로 플라스틱 인클로저에 쉽게 장착할 수 있으므로 환경적으로 밀폐된 인클로저와 무단 변조 또는 우발적인 안테나 손상으로부터 보호할 수 있습니다.
특징
- 617 MHz ~ 960 MHz
- 2.5 이하의 VSWR
- 6.3dBi 최대 피크 이득
- 64% 효율성
- 1,553MHz~1,609MHz(GNSS/GPS)
- 1.2 이하의 VSWR
- 5.0dBi 최대 피크 이득
- 효율: 77%
- -20~+65°C 작동 온도 범위
- 선형 편광
- 무지향성 복사
- 50 Ω 임피던스
- 반파 파장
- 쌍극 전기 유형
- 2W 최대 전력
- 3.2g(0.11oz) 중량
- 소형, 로우 프로파일 98.4 mm x 14.9 mm x 0.8 mm 크기
- MHF1/U.1.13mm 동축 케이블의 100mm의 FL 호환 플러그(암형 소켓)
- 3M 9888T 접착 백은 다양한 재료에 영구적으로 부착 가능
애플리케이션
- Worldwide LTE, UMTS 및 GSM
- 셀룰러 IoT
- LTE-M(Cat-M1)
- NB-IoT
- LPWA(저전력 광역) 네트워크
- LoRaWAN®
- Sigfox®
- Wi-Fi HaLow™
- 스마트 홈 네트워킹
- 보안 시스템
- 홈 기상 관측소
- ISM
- BLUETOOTH®
- ZigBee®
- GNSS(글로벌 내비게이션)
- GPS
- GLONASS
- Galileo
- BeiDou

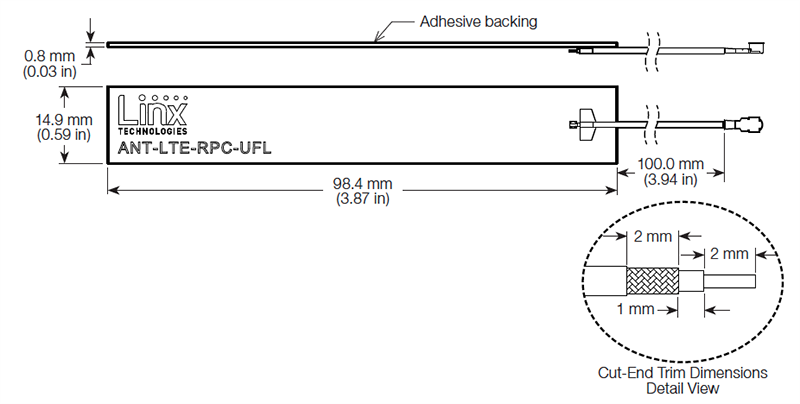

치수
게시일: 2020-01-06
| 갱신일: 2024-10-01
