TDK-Lambda PYQ50 30W~50W 단일 출력 DC-DC 컨버터
TDK-Lambda PYQ50 30W ~ 50W 단일 출력 DC-DC 컨버터는14VDC ~ 160VDC (12:1)의 매우 넓은 입력 범위에서 작동하는 쿼터 브릭 설치 공간, 절연형 DC-DC 컨버터로 5V ~ 48V의 단일 출력 전압을 제공합니다. 트림 단자를 사용하여 출력 전압을 -20% ~ +10% 사이로 조절할 수 있습니다. 출력 전압 감지 라인은 부하 변화 시에도 안정적 인 출력 전압을 보장합니다. PYQ50 모델은 최대 89%의 효율, 3, 000VDC I/O 절연이 특징이며 -40°C ~ +100°C의 주변 온도 범위에서 작동합니다. 이 장치는 충격 및 진동에 대한 높은 저항성을 제공하기 위해 포팅되어 있습니다. 62368-1 안전 표준에 따라 인증된 PYQ50 구성요소는 철도 차량의 전자 장비에 대한 EN 50155 철도 표준에 따라 테스트됩니다.
특징
- 1/4 브릭 설치 공간
- 넓은 14VDC ~ 160VDC 입력 범위(12:1)
- 대부분의 철도 DC 입력 전압 지원
- 포팅 플라스틱 케이스
- IEC 62368-1 인증, EN 50155에 따른 테스트 완료
- 충격 및 진동에 대한 높은 저항성
- 3000VDC I/O 절연
- 단일 출력
애플리케이션
- 산업
- 시험
- 통신
- 방송
- 철도
사양
- 입력
- 범위: 14V~160V
- 200VDC 서지 전압, 100ms 최대
- 12VDC (표준) 셧다운 전압
- 시동 시간: 25ms
- 출력
- 5V, 12V, 24V 또는 48V 옵션
- ±1% 전압 공차
- 스위칭 주파수 범위: 215kHz~265kHz
- ±0.2% 라인/부하 조정
- 100mVp-p 리플 및 잡음
- 온도 계수: ±0.02%/°C
- ±10% 원격 감지
- 1.05A ~ 6A 최대 전류 범위
- 30W 또는 50W 최대 전력 옵션
- 5mA 또는 8mA 무부하 입력 전류 옵션
- 72/110VDC 에서 81% ~ 89% 효율 범위
- 최대 부하 정전 용량 범위: 680µF~10,000µF
- 내전압: 1분
- 3000 VDC 입력-출력
- 2500VDC 입력-케이스
- 500VAC 출력-케이스
- 절연 정전 용량
- 입력-출력: 1000pF
- 1500pF 입력-베이스 플레이트
- -40°C~++100°C 작동 온도 범위
- 57.9mm x 36.8mm x 12.7mm 크기
- 플라스틱 케이스 소재
- 알루미늄 베이스 플레이트
- MTBF: 791,000 ~ 810,000시간
- 3년 보증
비디오

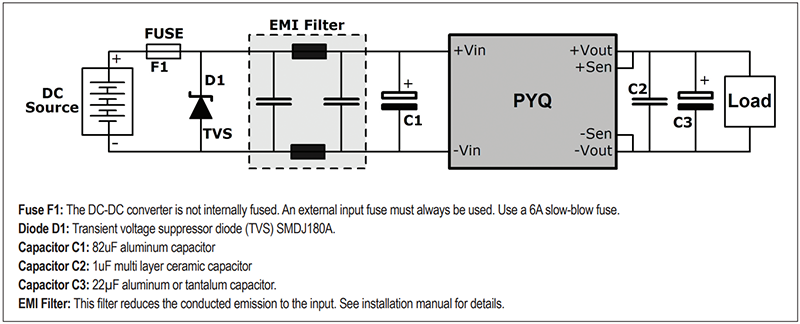

권장 배선 구조
