STMicroelectronics X-NUCLEO-DO4xA1 디지털 출력 확장 보드
STMicroelectronics X-NUCLEO-DO4xA1 디지털 출력 확장 보드는 STM32 Nucleo용으로 설계되었습니다. STMicroelectronics X-NUCLEO-DO4xA1 확장 보드는 ≤0.6A 산업용 부하에 연결된 디지털 출력 모듈에서 IPS4140HQ 쿼드 하이 사이드 스마트 전력 무접점 계전기의 구동/진단 기능을 평가할 수 있는 강력하고 유연한 환경을 제공합니다. X-NUCLEO-DO4xA1 확장 보드는 STISO621 디지털 절연체 특징인 2.8kVRMS 갈바닉 절연으로 전기적으로 분리된 두 개의 애플리케이션 측면(논리 및 프로세스 측면)을 제공합니다. 논리 측은 MCU가 작동하는 애플리케이션 측으로, SW1의 설정에 따라 VISO_L 레일(3.3V 또는 5.0V)을 통해 공급됩니다. 온보드 Arduino UNOR3 커넥터를 사용하면NUCLEO-F401RE 또는 NUCLEO-G431RB 개발 보드에 연결할 수 있습니다. 또한 이 보드는 논리 신호 할당과 호환되는 다른 확장 보드 위에 적층된 X-NUCLEO-DO40A1 확장 보드로 구성된 시스템을 평가할 수도 있습니다.
특징
- IPS4140HQ 또는 IPS4140HQ-1 쿼드 하이 사이드 스위치 기반(모델에 따라 다름)
- 10.5 V~36 V 작동 전압 범위
- 채널당 ≤0.6A 또는 ≤1A 작동 전류 옵션(모델에 따라 다름)
- 3.3V 및 5V 호환 I/O
- 저전력 손실[250μA 대기 전류, 80mΩ RON(TYP)]
- 저항성, 정전 용량성, 유도성 부하 구동 가능(빠른 자화)
- 히스테리시스를 통한 저전압 셧다운
- 채널별 오픈 드레인 열 결함 진단 핀
- 채널별 과부하, 단락, 열접합 보호 기능
- 열 케이스 보호
- 열 케이스 리셋 시 동시 채널 재활성화 불가
- GND 보호 능력 상실
- IEC61131-2 IEC 61000-4-2(최대 ±25 kV), IEC61000-4-4, IEC61000-4-5에 맞도록 설계
- QFN48L 8 mm x 6 mm 패키지
- NUCLEO-F401RE 또는 NUCLEOG431RB 및 STM32 Nucleo 개발 보드와 함께 사용하도록 설계되었습니다.
- 11V 또는 36V 공정 측 작동 범위
- STPS1H100A에 의한 공정 측 역극성 보호(J1 개방)
- SMC30J30CA에 의한 공급 레일 서지 펄스 보호(J2 닫힘)
- 온보드 고효율 24V~3.3V LDO (LDO40LPU33)
- 출력 켜짐/꺼짐 상태를 나타내는 녹색 LED(J4 닫힘 1-2, 3-4, 5-6, 7-8)
- 열 결함(D7, D8, D9, D10) 시각화를 위한 빨간색 LED
- STISO621 디지털 절연체를 통한 논리와 프로세스 측의 갈바닉 절연
- 3.3V(SW1 닫기 1-2) 또는 5V(SW1 닫기 2-3) 논리 측 작동 전압
- Arduino UNOR3 커넥터가 장착된 논리 측
- 출력 채널을 구동하는 디지털 신호[기본값 = CN5(1.2), CN9(7.8)]
- 열 진단용 디지털 신호[기본값 = CN5(9, 10) 및 CN8(5, 6)]
- SW2, SW3, SW4, and SW5를 통한 간편한 디지털 신호 재구성
- STM32 Nucleo 개발 보드와 호환
- RoHS 및 중국 RoHS 준수
- CE 인증
애플리케이션
- 산업 자동화
- 공장 및 빌딩 자동화
- 가정 자동화
- 사물인터넷(IoT)
- 에너지 관리
- 자동차 및 운송 시스템
- 테스트 및 측정 장비
디지털 섹션

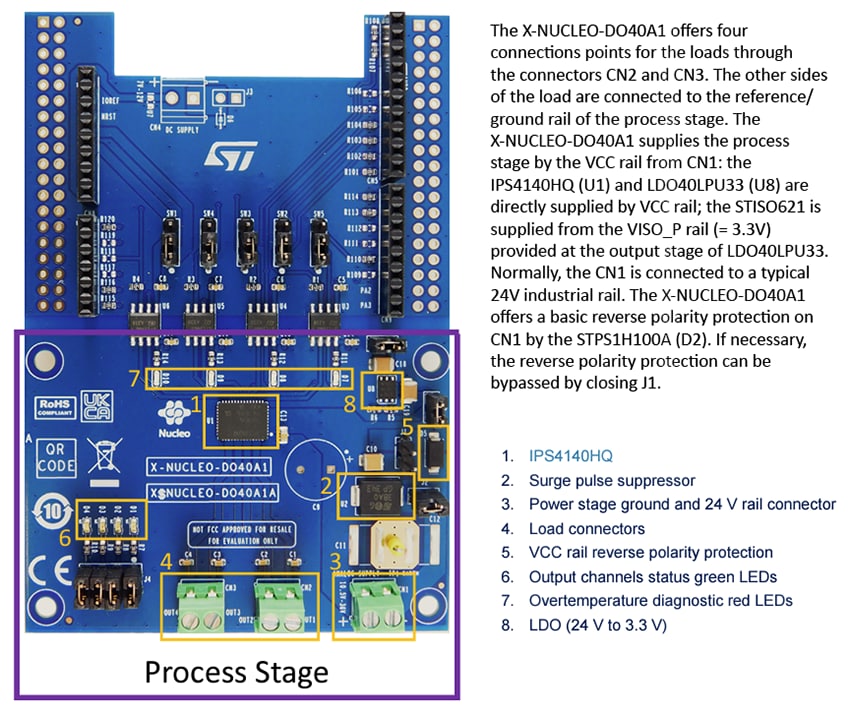

전원 섹션
온 더 보드
STMicroelectronics IPS4140HQ 쿼드 하이 사이드 무접점 계전기
이 장치는 극저RDS(on) 및 채널별 진단 기능을 갖춘 모놀리식 4채널 드라이버입니다.
STMicroelectronics SMC30J 과도 전압 억제 다이오드
3,000W 10/1,000μs 미만의 정전기 방전 및 서지로부터 민감한 장비를 보호합니다.
STMicroelectronics LDO40L 저드롭아웃 레귤레이터
45mA 대기 전류가 낮은 400mA, 38V LDO로서, 자동차 애플리케이션에 이상적인입니다.
STMicroelectronics STISO621 이중 채널 디지털 아이솔레이터
데이터 속도는 최대 100Mbps이며 ST 두꺼운 산화물 갈바닉 절연 기술을 기반으로 합니다.
개발 도구
STMicroelectronics NUCLEO-F401RE Nucleo 개발 보드
STM32F401RET6 ARM 마이크로컨트롤러의 평가를 위해 설계된 개발 보드.
STMicroelectronics NUCLEO-G431RB STM32G4 Nucleo-64 보드
사용자가 STM32G4 MCU로 새로운 개념을 시도하고 프로토타입을 제작할 수 있는 저렴하고 유연한 방법입니다.
설계 완성하기
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
게시일: 2025-01-23
| 갱신일: 2025-01-29
