STMicroelectronics TSX582 이중 연산 증폭기
STMicroelectronics TSX582 이중 연산 증폭기는 과열 및 전류 과부하에 대한 내부 보호 기능과 함께 고압 및 전류 성능을 갖추고 있습니다. 안정적인 단위 이득을 갖춘 이 이중 연산 증폭기는 향상된 ESD 및 RF 잡음 내성을 제공합니다.
STMicroelectronics TSX582 AMP는 일반적으로 채널당 최대 200mA 출력을 제공하여 각형 리졸버, 라인 아웃 케이블, 피에조 액추에이터와 같은 낮은 저항 유도 부하를 구동합니다. TSX582의 두 고전류 출력 증폭기는 브리지 연결 모드에서 직접 부하를 구동하거나 병렬로 연결하여 출력 싱크/소스 전류를 두 배로 늘릴 수 있습니다.
TSX582는 노출 패드가 있는 PowerSO-8 패키지로 제공되며 -40~+125°C의 온도 범위에서 자동차 애플리케이션에 적합하도록 인증되었습니다.
특징
- 5 V ~ 16 V의 공급 전압
- 200mA 높은 출력 전류
- 레일-레일 출력, 낮은 레일 입력
- 3MHz 이득 대역폭 제품
- 2V/μs의 높은 슬루율
- 내부 열 차단 및 출력 전류 제한기
- 향상된 RF 잡음 내성
- 4kV HBM의 높은 ESD 허용 공차
- -40 °C ~ +125 °C 확장된 온도 범위
- 자동차 등급
- 저잡음 1kHz에서 45nV/√Hz
- ICC(일반) = 2.3mA
- 단위 이득 안정화
- 낮은 오프셋 최대 2.4mV. (25°C)/최대 3mV. (전체 온도 범위)
- 낮은 입력 바이어스 전류
애플리케이션
- 서보 드라이버
- 밸브 드라이버
- DC 전원 공급 장치, AC 소스
- 휴대용 계측기
- 라인 드라이버
- 모터 제어
- 앵글 리졸버
- LED 드라이버
- 산업 공정 제어

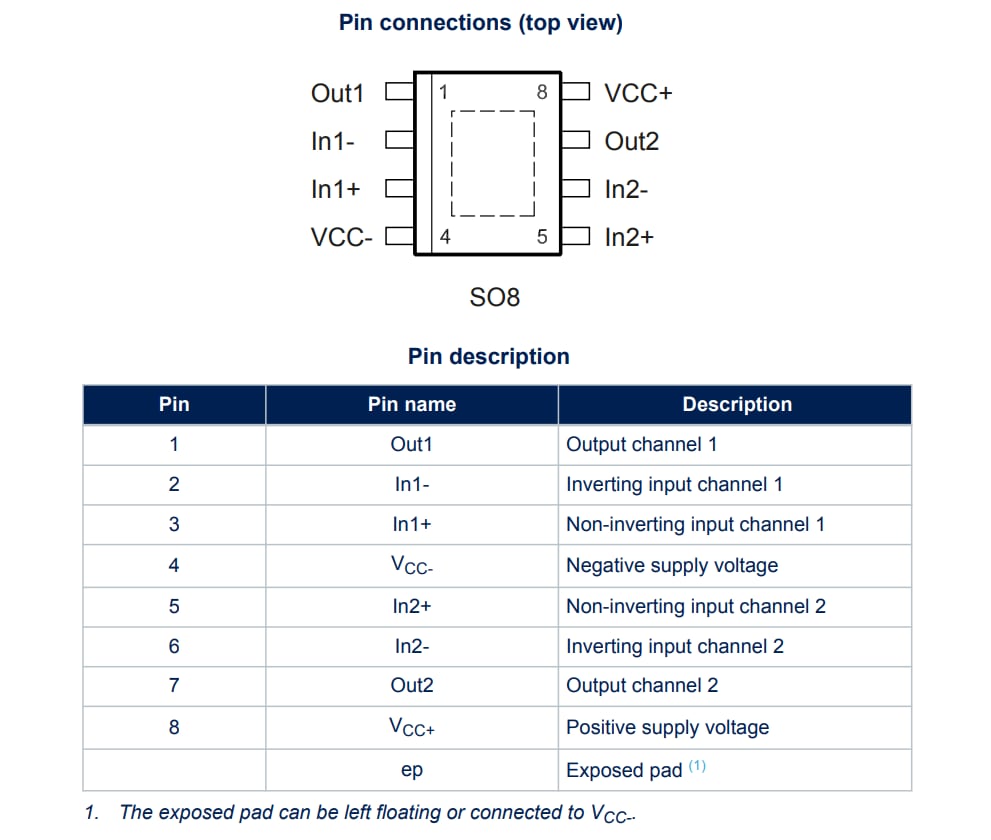

PIN 구성
동등한 내부 ESD 및 입력 보호 회로
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
