STMicroelectronics STEVAL-POE005V1 평가 보드
STMicroelectronics STEVAL-POE005V1 평가 보드는 PM8804/5의 작동을 평가하도록 구성되어 있습니다. PM8804/5는 스마트 전원 공급 장치를 위한 시스템-인-패키지가 있는 IEEE 802.3bt PoE-PD 인터페이스입니다. PoE 인터페이스는 PM8805 PoE-PD 인터페이스와 PM8804 컨트롤러에 기반하는 DC-DC 순방향 능동형 클램프 컨버터를 기반으로 합니다. STEVAL-POE005V1을ㅌ 통해 PM8805에 기반한 새로운 IEEE802.3bt 표준과 PM8804 컨트롤러를 기반으로 한 DC-DC 순방향 능동 클램프 컨버터에 부합하는 PD 인터페이스를 손쉽게 확인할 수 있습니다. STEVAL-POE005V1 평가 보드는 스위칭 주파수, 조절 가능한 슬로프 보상, 데드 타임을 프로그래밍 가능한 이중 보완 로우 측 드라이버, 프로그래밍 가능한 소프트 스타트, 소프트 턴 오프 및 프로그래밍 가능한 전류 감지 블랭킹 타임을 위한 프로그래밍 가능 발진기를 갖추고 있습니다.
특징
- PM8804:
- PWM 피크 전류 모드 컨트롤러
- 입력 작동 전압: 최대 75V
- 20mA 성능을 제공하는 내부 고전압 스타트 업 레귤레이터
- 최대 1MHz까지 프로그래밍 가능한 고정 주파수
- 조정 가능한 시간으로 소프트 스타트 업
- 소프트 턴 오프(선택적으로 비활성화됨)
- 이중 1Apk, 로우 측 보조 게이트 드라이버
- 소비를 줄이기 위해 선택적으로 꺼진 GATE2
- 최대 듀티 사이클 80%(내부 슬로프 보정 기능 제공)
- 노출 패드가 있는 3x3mm 크기의 QFN 16 패키지
- PM8805:
- 이중 능동 브리지, 핫스왑 MOSFET 및 PoE-PD를 통합하고 있는 시스템 인 패키지
- 레거시 고전력, 4 쌍 애플리케이션 지원
- 각 활성 브리지에 대해 총 경로 저항이 0.2Ω인 100V N채널 MOSFET
- 연결된 PSE(표준 또는 레거시) 종류를 식별하고 T0, T1 및 T2 신호(오픈 드레인)의 조합으로 성공적인 IEEE802.3 af/at/bt 분류 표시 기능을 제공합니다.
- STBY, FAUX 및 RAUX 제어 신호를 통한 스마트 작동 모드 선택
- 43핀 및 6개의 노출 패드가 있는 8x8mm 크기의 QFN 56 패키지
관련 제품
STMicroelectronics PM8805 IEEE 802.3bt PoE-PD 인터페이스
스마트 전원 공급 장치를 위한 시스템-인-패키지로 최대 99.9W의 전력 레벨에 적용할 수 있습니다.

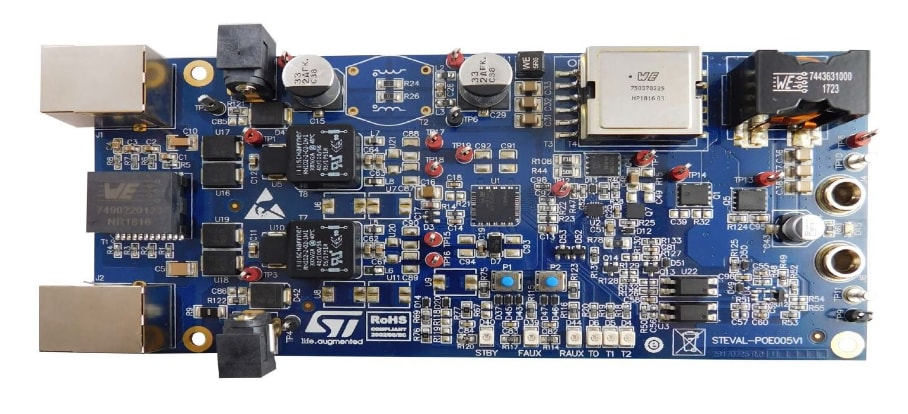

레이아웃
