STMicroelectronics STEVAL-POE003V1 평가 보드

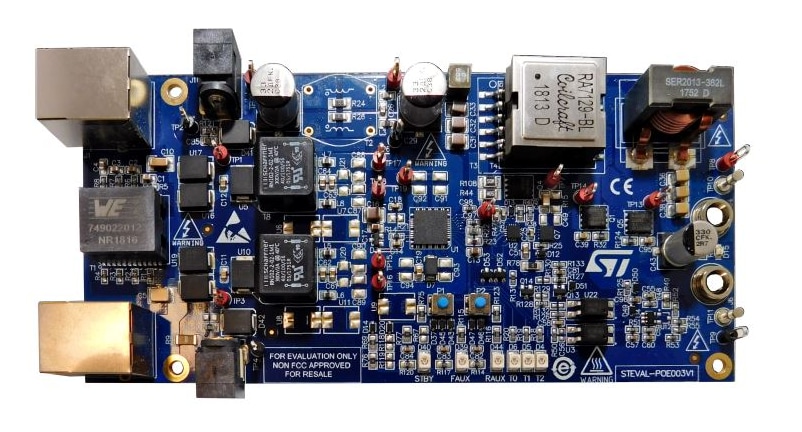

STMicroelectronics STEVAL-POE003V1 평가 보드는 PM8804/5를 평가하도록 설계되었습니다. PM8804/5는 스마트 전원 공급 장치를 위한 시스템-인-패키지가 있는 IEEE 802.3bt PoE-PD 인터페이스입니다. PoE 인터페이스는 PM8805 PoE-PD 인터페이스와 PM8804 컨트롤러에 기반하는 DC-DC 순방향 능동형 클램프 컨버터를 기반으로 합니다. STEVAL-POE003V1은 넓은 부하 범위에서 고효율 변환을 목표로 합니다.
특징
- PM8805의 특징
- 이중 능동 브리지, 핫스왑 MOSFET 및 PoE-PD 인터페이스를 통합하고 있는 시스템 인 패키지
- IEEE 802.3bt를 준수하는 PoE-PD 단일 서명 인터페이스
- 고출력, 4쌍 애플리케이션의 검출 및 지원
- 각 활성 브리지에 대해 총 경로 저항이 0.2Ω인 100V N채널 MOSFET
- 연결된 PSE(표준 또는 레거시) 종류를 식별하고 T0, T1 및 T2 신호(오픈 드레인)의 조합으로 성공적인 IEEE802.3 af/at/bt 분류 표시 기능을 제공합니다.
- 6개의 노출 패드가 있는 8x8mm 크기의 VFQFPN43
- WEEE 규격 준수
- RoHS 규격 준수
- PM8804의 특징
- PWM 피크 전류 모드 컨트롤러
- 입력 작동 전압: 최대 75V
- 20mA 성능을 제공하는 내부 고전압 스타트 업 레귤레이터
- 최대 1MHz까지 프로그래밍 가능한 고정 주파수
- 설정 가능한 시간으로 소프트 스타트 업
- 소프트 턴 오프(선택적으로 비활성화됨)
- 이중 1Apk, 로우 측 보조 게이트 드라이버
- 소비를 줄이기 위해 선택적으로 꺼진 GATE2
- 최대 듀티 사이클 80%(내부 슬로프 보정 기능 제공)
- 3.0x3.0x1.0 크기의 16L 0.5mm 피치 VFQFPN
관련 제품
STMicroelectronics PM8805 IEEE 802.3bt PoE-PD 인터페이스
스마트 전원 공급 장치를 위한 시스템-인-패키지로 최대 99.9W의 전력 레벨에 적용할 수 있습니다.
