STMicroelectronics STEVAL-L9800 평가 보드
STMicroelectronics STEVAL-L9800 평가 보드 는 자동차 및 산업용 부하 제어에 적합한 견고한 IC인 L9800 옥탈 로우 사이드 드라이버를 평가하도록 설계된 개발 플랫폼입니다. 8개의 독립적인 로우 사이드 채널을 갖춘 STMicroelectronics 보드는 계전기, 솔레노이드, 램프와 같은 저항성, 유도성, 용량성 부하 구동을 지원합니다. 이 보드는 과전류, 과열 및 개방 부하 감지를 비롯한 주요 진단 및 보호 기능을 통합하여 BCM(차체 제어 모듈), 조명 시스템, 계전기 또는 액추에이터 제어와 같은 애플리케이션에 이상적입니다. SPI 인터페이스 및 결함 피드백 기능을 갖춘 STEVAL-L9800을 사용하면 복잡한 자동차 및 산업 환경에서 지능형 내결함 부하 관리 시스템 을 효율적으로 개발할 수 있습니다.
특징
- 작동 입력 전압 3 V~28 V
- 최대 0.5A의 LS 드라이버 8개
- 전류 소비를 줄이기 위한 유휴 모드
- 가능한 데이지 체인 구성
- 입력 매핑 기능이 있는 병렬 입력 핀 2개
- 제어 및 진단용 SPI 통신 인터페이스
- 레퍼런스 설계(최적화된 자재 명세서 포함)
- QFN24 패키지에 탑재된 L9800
- 4층 PSB(70mm x 55mm)
애플리케이션
- 자동차 전장
- BCM
- 외부 및 내부 조명 시스템
- 계전기 및 액추에이터 제어
- 산업 자동화 시스템
- 스마트 퓨즈 및 부하 관리 시스템
필수 장비
- 3~28V 전원 공급 장치, 8A 최대 전류 용량
- 부하 - 정격 12V/0.5A의 led, 계전기 및 솔레노이드 램프
- 오실로스코프 및/또는 멀티미터
계통도

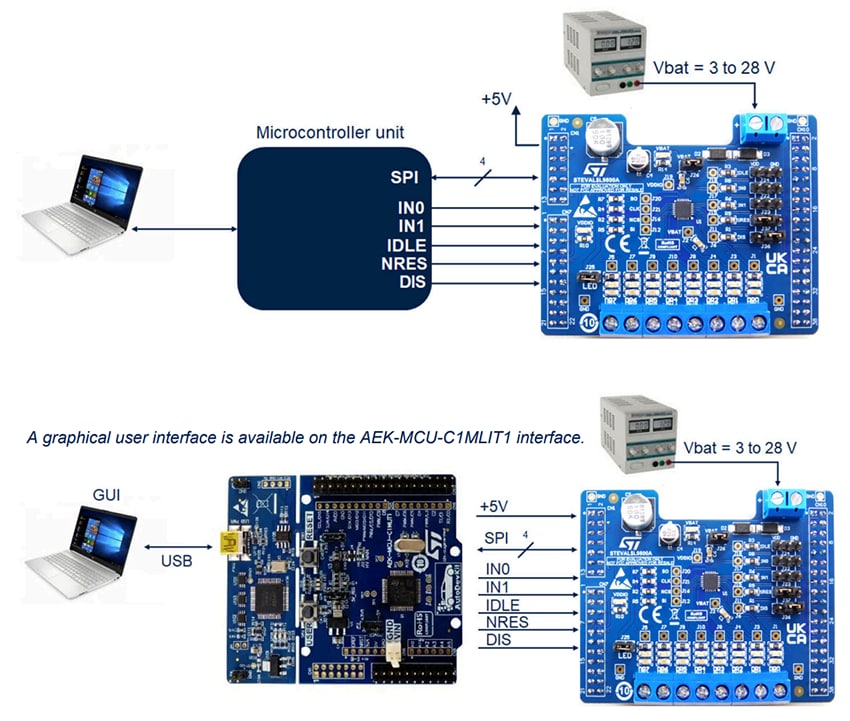

임의의 마이크로컨트롤러 보드와의 연결
관련 드라이버
STMicroelectronics L9800 8채널 LS 드라이버
이 8채널 LS 드라이버는 자동차 애플리케이션(LED 및 계전기)용으로 설계되었습니다.
설계 완성하기
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
