STMicroelectronics SR5E1x Stellar E 32비트 자동차용 MCU
STMicroelectronics SR5E1x Stellar E 32비트 Arm® Cortex®-M7 자동차용 MCU는 와이드 밴드 갭 전력 기술, 탄화 규소/GAN 및 전력 변환 애플리케이션을 위한 향상된 디지털 제어 및 고성능 아날로그를 충족하도록 설계되었습니다. SR5E1x MCU는 높은 ASIL-D 성능, 보안 암호화 서비스(HSM) 및 고효율 OTA(Over-the-Air) 재프로그래밍 기능으로 우수한 실시간 및 안전한 성능을 제공합니다. 이러한 특징으로 차량 기능의 지속적인 성능 최적화와 판매 후 업그레이드가 가능합니다. SR5E1x Stellar E 32비트 Arm® Cortex®-M7 자동차 MCU는 14mm2 TQFP100(SR5E1E3) 패키지와 24mm2 LQFP176(SR5E1E7) 패키지의 두 가지 모델로 제공됩니다. 애플리케이션에는 보드 내장형 충전기, DC/DC 컨버터 그리고 트랙션 인버터와 같은 고급 모터 제어가 포함됩니다.

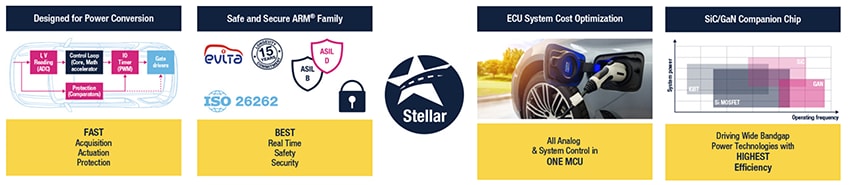

Stellar 플랫폼
특징
- AEC-Q100 자동차 인증 진행 중
- 와이드 밴드 갭 기술(탄화 규소 및 질화 갈륨)이 요구하는 디지털 및 아날로그 고주파 제어
- 고속 보안 암호화 서비스(HSM)
- 우수한 실시간 및 기능 안전 성능(ASIL-D 성능)
- 빠르고 비용 최적화된 OTA(Over-the-Air) 재프로그래밍 기능 내장(내장형 듀얼 이미지 저장 장치 포함)
사양
- 코어
- 이중 정밀 FPU, L1 캐시 및 DSP 명령이 포함된 32비트 Arm® Cortex®‑M7 2개(스플릿 록 구성, 병렬 코어 2개 또는 록스텝 구성 코어 1개 허용)
- 록스텝 구성의 DMA 엔진 2개
- 메모리
- 읽기/쓰기 지원 기능이 있는 최대 2MB의 온 칩 플래시 메모리
- 960KB OTA 재프로그래밍 지원을 허용하는 2개의 뱅크로 분할된 1920KB 코드 플래시 메모리
- 160KB HSM 전용 코드 플래시 메모리
- 96KB 데이터 플래시 메모리(HSM 전용 64KB + 32KB)
- 488KB 온 칩 범용 SRAM
- 32KB 명령 TCM 2개 + 64KB 데이터 TCM 2개
- 256KB 시스템 RAM
- 40KB HSM 전용 시스템 RAM
- 읽기/쓰기 지원 기능이 있는 최대 2MB의 온 칩 플래시 메모리
- HSM(하드웨어 보안 모듈)
- 전용 RAM 및 플래시를 갖춘 온 칩 고성능 보안 모듈
- Cortex®‑M0+ 코어 기반
- 대칭 암호화를 위한 하드웨어 가속기
- 안전(포괄적인 세대 ASIL-D 안전 개념)
- ISO26262 ASIL-D 기능의 효율적인 구현을 위한 모든 수준의 아키텍처에서 최첨단 안전 조치
- 향상된 구성 기능으로 오류 알림에 대한 수집 및 대응을 위한 FCCU
- 메모리에서 오류 이벤트를 수집하고 보고하기 위한 MEMU(메모리 오류 관리 장치)
- CRC(순환 중복 검사) 유닛
- 빠른 제어 루프 기능을 위해 향상된 주변 기기
- 타이머 12개
- HRTIM(고해상도 및 복잡한 파형 빌더) 2개
- 고급 제어 타이머 2개
- 32비트 2개 +16비트 범용 타이머 4개
- 기본 타이머 2개
- 향상된 아날로그-디지털 컨버터 시스템
- SAR 아날로그 컨버터 5개
- 시그마-델타 아날로그 컨버터 2개
- DAC(디지털-아날로그 컨버터)
- 버퍼가 있는 외부 채널 2개
- 버퍼가 없는 내부 채널 8개
- 비교기 8개
- 삼각함수 가속을 위한 CORDIC 하드웨어 가속기 1개
- 타이머 12개
- 통신 인터페이스
- MCAN(모듈식 컨트롤러 영역 네트워크) 모듈 4개, 모두 유연한 데이터 속도(ISO CAN-FD) 지원
- LIN 기능을 갖춘 UART 모듈 3개
- SPI(직렬 주변기기 인터페이스) 모듈 4개, I2S 인터페이스와 다중화된 모듈 2개
- I2C 모듈 2개
- 고성능 자동차 애플리케이션 개발을 위한 고급 디버그 및 추적
- Arm® CoreSight™-600을 기반으로 구축
- Arm® CoreSight™ JTAG(IEEE 1149.1) 또는 SWD 디버그 인터페이스
- 온 칩 및 오프 칩 추적을 위한 임베디드 트레이스 FIFO
- 오프칩 추적을 위한 추적 포트, 1~8개 데이터 라인으로 구성 가능한 병렬 추적 포트
비디오
개발 도구
STMicroelectronics STM32Cube.AI 소프트웨어 및 제품
임베디드 머신 러닝을 사용하여 간단하고 신속하고 비용 효율적인 방식으로 애플리케이션 개선합니다.
STMicroelectronics SR5E1-EVBE5000P MCU 평가 보드
QFP144 패키지의 SR5E1E5 Stellar E1 자동차용 MCU 평가를 위해 설계됨.
STMicroelectronics SR5E1-EVBE7000P 평가 보드
SR5E1E7 Stellar E1 자동차 MCU(QFP176 패키지)의 모든 기능에 액세스할 수 있습니다.
STMicroelectronics STELLARLINK 인서킷 디버거/프로그래머
차량 애플리케이션용의 비용 효율적인 소형의 빠른 프로토타이핑 솔루션을 제공합니다.
STMicroelectronics STEVAL-TTM007A 제어 보드
트랙션 인버터 및 ASIL D 시스템과 같은 고전압 모터 제어 애플리케이션이 설계 대상입니다.
