STMicroelectronics P-NUCLEO-IOD04A1 STM32 Nucleo 팩
STMicroelectronics P-NUCLEO-IOD04A1 STM32 Nucleo 팩은 NUCLEO-L073RZ 개발 보드에 적층된 X-NUCLEO-IOD02A1 및 X-NUCLEO-OUT04A1 확장 보드로 구성됩니다. P-NUCLEO-IOD04A1은 평가 목적과 개발 환경에 사용할 수 있습니다. 이 STM32 Nucleo 팩은 IO-Link 및 SIO 애플리케이션 개발을 위한 경제적이고 사용하기 쉬운 솔루션을 제공하여 STM32L073RZ 계산 성능을 통해 IPS2050H-32 하이 측 기능을 평가할 수 있습니다.
X-NUCLEO-IOD02A1은 IO-Link 마스터에 물리적으로 연결하기 위한 L6364Q IO-Link 장치 송수신기를 갖추고 있는 반면, X-NUCLEO-OUT04A1는 STM32용 산업용 디지털 출력 확장 보드를 갖추고 있습니다. NUCLEO-L073RZ은 FP-IND-IODOUT1 기능 팩을 실행하고 송수신기 및 전원 스위치를 제어하는 데 필요한 하드웨어 리소스를 갖추고 있습니다. FP-IND-IODOUT1은 IO-Link 데모 스택 라이브러리(X-CUBE-IOD02에서 파생됨)를 X-CUBE-IPS와 결합하며 N IO-Link 장치 센서 및 액추에이터 노드의 예제를 제공합니다.
특징
- L6364Q 장치를 기반으로 하는 X-NUCLEO-IOD02A1 IO-Link 송수신기 확장 보드
- STM32 Nucleo용 X-NUCLEO-OUT04A1 산업용 디지털 출력 확장보드는 5.7A (최대) 산업용 로드 장치에 연결된 디지털 출력 모듈에서 IPS2050H-32(이중 하이측 스마트 전력 반도체 계전기)의 구동 및 진단 기능을 평가하기 위한 강력하고 유연한 환경을 제공합니다.
- 주파수에서 작동하는 고성능 Arm® Cortex-M0 +32 비트 RISC 코어와 범용 직렬 버스(USB 2.0 크리스털 리스)의 연결 전력과 32MHz 주파수에서 작동하는 STM32L073RZ 32비트 초저전력 STM32L073xx MCU, 고속 임베디드 메모리(최대 192Kbytes의 플래시 프로그램 메모리, 6Kbytes의 데이터 EEPROM 및 20Kbytes의 RAM)를 통합하고 있는 NUCLEO-L073RZ 개발보드 및 주변기기
- X-NUCLEO-IOD02A1용 IO-Link 데모 스택 및 X-NUCLEO-OUT04A1용 제어 소프트웨어를 갖춘 FP-IND-IODOUT1 기능 팩
애플리케이션
- IO-Link 및 SIO 애플리케이션 개발
- STM32L073RZ 계산 성능으로 IPS2050H-32 하이 측 기능 평가

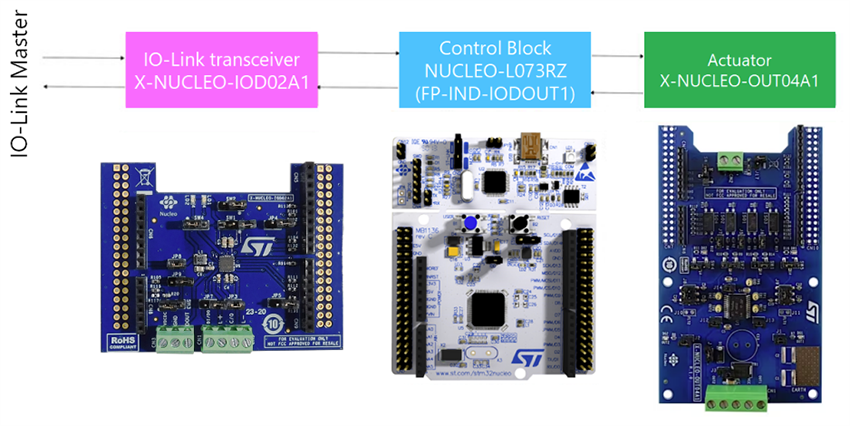

개요
