STMicroelectronics M24128-U 128-Kbit 직렬 I²C 모선 EEPROM
STMicroelectronics M24128-U 128-Kbit 직렬 I2C 모선 EEPROM은 고신뢰성과 다용도성이 설계 대상입니다. 16 K× 8비트로 구성된 M24128-U EEPROM은 1.7 V~5.5 V의 넓은 공급 전압 범위와 -40 °C~+85 °C의 주변 온도 범위에서 작동합니다. 이 EEPROM에는 읽기 전용 식별 페이지에 저장된 고유한 128비트 공장 프로그래밍 일련 번호가 있어 추적성과 보안을 보장합니다. 이 장치는 표준 모드(100 kHz), 고속 모드(400 kHz), 고속 모드 플러스(1 MHz) 등 여러 I2C 모선 모드를 지원합니다. 최대 4백만 회 이상의 쓰기 주기, 200년 이상의 데이터 유지 및 최대 4kV의 향상된 ESD 보호 및 래치업 보호 기능을 갖춘 STMicroelectronics M24128-U는 까다로운 애플리케이션에 이상적입니다. M24128-U는 하드웨어 쓰기 보호 기능, 랜덤/순차 읽기 모드, 5ms 이내의 효율적인 바이트/페이지 쓰기 작업을 제공합니다.
특징
- 다음 I2C 모선 모드와 호환되는 I2C 인터페이스
- 100 kHz(표준 모드)
- 400 kHz(고속 모드)
- 1 MHz(고속 모드 플러스)
- 메모리
- 128-Kbit (16바이트) EEPROM
- 64바이트 페이지 크기
- 공장 출고 시 512비트 (64바이트) 식별 페이지가 읽기 전용 모드로 잠김
- 128비트 (16바이트) 공장 프로그래밍된 고유 일련 번호
- 폭넓은 공급 전압 범위: 1.7 V~5.5 V
- 작동 온도 범위: -40 °C~++85 °C
- 성능
- 향상된 ESD 및 래치업 보호
- 4 kV(HBM) ESD 보호
- 읽기 사이클 4백만회 이상
- 200년 이상의 데이터 유지
- 고급
- 무작위 및 순차 읽기 모드
- 전체 메모리 어레이의 하드웨어 쓰기 보호
- 바이트 및 페이지 쓰기 5ms
- SO8N (에코팩2 호환) 패키지
애플리케이션
- 소비자 및 산업 부문의 지속 가능성 증진
- 데이터 센터
- 물류
- 헬스케어
- 개인용 전자공학
- 부속품 인식을 위한 추적성 향상
- 향상된 수리 가능성
사양
- 5mA 최대 DC 출력 전류
- 1MHz 최대 작동 클록 주파수
- 100 pF 최대 AC 부하 정전용량
- 입력
- 8 pF 최대 정전용량 (SDA)
- 6 pF 다른 핀의 최대값
- 최소 임피던스 50kΩ ~ 500kΩ
- 50 nsSCL 입력 상승/하강 시간, SDA 입력 하강 시간
- DC
- 최대 입력/출력 누설 전류 ±2µA
- 최대 측정 공급 전류 범위 0.8mA ~ 2.5mA
- 최대 쓰기 공급 전류 범위 2mA ~ 2.5mA
- 최대 대기 공급 전류 범위 1µA ~ 3µA
논리 다이어그램

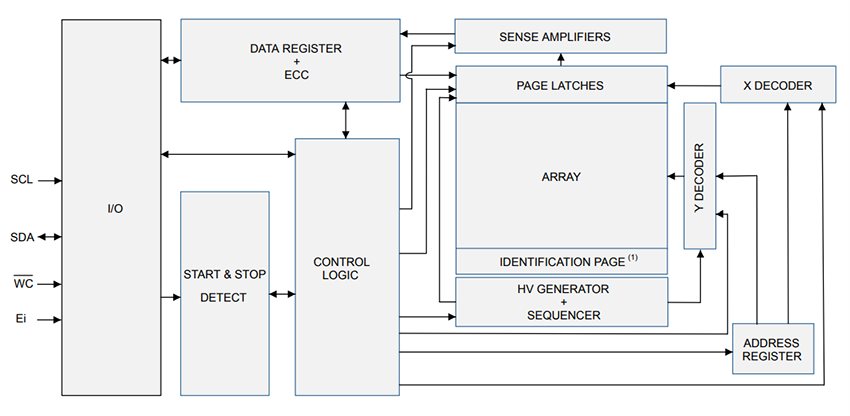

블록 선도
