STMicroelectronics L9788 다기능 IC
STMicroelectronics L9788 다기능 IC는 자동차 엔진 관리 시스템용으로 설계되었습니다. L9788 PMIC는 4기통 내연기관 제어에 필요한 전원 공급 장치와 신호 사전 처리 주변기기를 풀 세트로 완비해 제공할 수 있는 ST BCD 독점 기술을 사용합니다. L9788 다기능 IC는 AEC-Q100 인증을 받은 제품으로 LQFP-100 노출 패드 패키지로 제공됩니다.
특징
- AEC-Q100 인증
- ISO26262 준수 시스템용으로 제작됨
- 사전 부스트 레귤레이터 1개와 사전 벅 레귤레이터 1개
- 출력 전류가 1A인 선형 5V 레귤레이터 1개
- 150mA의 출력을 가진 독립적인 자체 보호 5V 추적 레귤레이터 3개
- 모니터 외부 추적을 위한 입력 전압 핀 1개
- 모든 레귤레이터의 조정된 소프트 시동
- 4채널 LS 인젝터 LS 드라이버
- 전류 감지 기능을 가진 O2H 부하를 위한 2채널 LS 드라이버
- 2채널 LS 캠축 또는 솔레노이드 드라이버
- 5채널 LS 계전기 드라이버
- 2채널 LS LED 드라이버
- 스마트 스타트를 위한 로우 배터리 기능이 있는 3채널 LS/HS 드라이버
- 역 배터리 보호용 내부 다이오드가 있는 1채널 LS 주 계전기 드라이버(MRD)
- 외부 FET 드라이버용 5채널 프리드라이버
- 외부 N-채널 Mos의 소스에 외부 Rshunt가 있는 O2H 부하용으로 구성 가능한 프리드라이버 1 및 3
- 내부 또는 외부 점화기 드라이버용 6채널 프리드라이버
- 1 K-Line ISO9141/LIN 2.1 규격 준수
- 통합 충전 펌프
- VRS-인터페이스
- 워치독
- 핀 웨이크업
- 온도 센서 및 모니터링
- 웨이크업 기능이 있는 스톱 카운터
- 이중 밴드갭 레퍼런스 및 발진기
- 차동 단일 종단 모드를 위한 마이크로초 채널 MSC
- SEO 기능
- CAN 기능에 의한 웨이크업 포함 CAN-FD
- 패키지 LQFP100 노출 패드

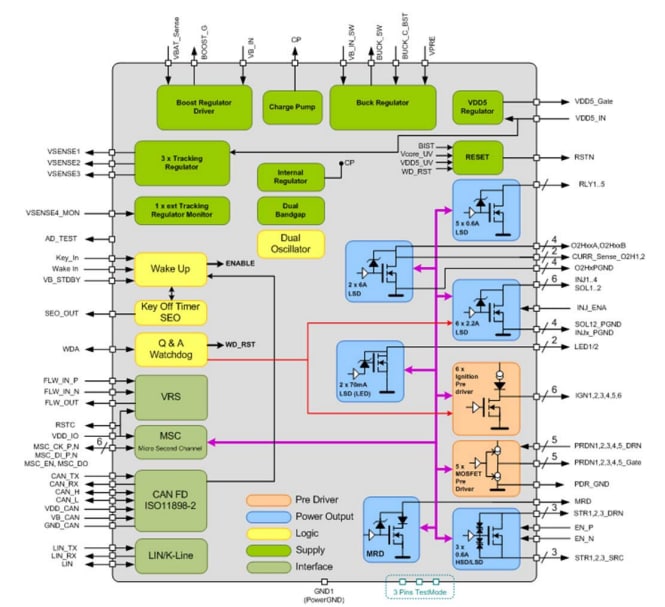

블록 선도
관련개발 도구
STMicroelectronics EVAL-L9788 평가 보드
사용자에게 다기능 IC인 L9788을 평가할 수 있는 도구 세트를 제공합니다.
