STMicroelectronics HFDAx0D 클래스 D 자동차 오디오 증폭기
STMicroelectronics HFDAx0D 클래스 D 자동차 오디오 증폭기는 최신 인포테인먼트 및 콕핏 시스템용으로 설계되었습니다. 이러한 고성능 4채널 증폭기는 첨단 BCD 기술을 사용하여 제작되었으며 2MHz의 높은 스위칭 주파수에서 작동하므로 콤팩트한 PCB 설계와 낮은 출력 필터 비용이 가능합니다. STMicroelectronics HFDAx0D는 매우 낮은 총 고조파 왜곡(THD)과 잡음으로 최대 40kHz의 광대역 오디오를 지원하여 OEM 등급 애플리케이션에 적합한 프리미엄 사운드 품질을 제공합니다.
이 증폭기는 독립적인 채널 모니터링, 부하 감지 및 보호 메커니즘을 포함한 강력한 진단 기능을 갖추고 있어 시스템 안정성과 스피커 안전을 보장합니다. I2S 및 TDM 디지털 입력(최대 16채널)을 지원하고 빠른 켜기 및 짧은 지연 시간을 제공하는 이 증폭기는 액티브 노이즈 캔슬링 및 고속 오디오 처리와 같은 애플리케이션에 이상적입니다. 시동/정지 차량 시스템과 호환되는 콤팩트한 패키징(LQFP48L)은 공간 제약이 있는 자동차 환경에 적합한 다용도 솔루션입니다.
특징
- AEC-Q100 인증
- 공급 작동 범위 4.5V~18V
- EMI 적합성은 CISPR25에 따라 평가됩니다.
- 클래스 D BTL 출력
- 통합 112 dB D/A 변환
- 배터리 로드 덤프 호환(40V)
- 2MHz 스위칭 PWM으로 출력 LC의 크기와 비용 감소
- I2S 및 TDM 디지털 입력(최대 16개 채널 TDM)
- 선택 가능한 입력 샘플 속도 주파수(44.1kHz, 48kHz, 96kHz 또는 192kHz)
- 다양한 부하 구성으로 4Ω 및 2Ω 스피커 부하 구동 가능
- MOSFET 전원 출력으로 높은 출력 전력 성능 제공
- 14.4V, 1kHz, THD = 10%에서 4Ω을 통해 보통 4x29W
- 14.4V, 1kHz, THD = 1%에서 4Ω을 통해 보통 4x22.5W
- 14.4V, 1kHz, THD = 10%에서 2Ω을 통해 보통 4x47.5W
- 14.4V, 1kHz, THD = 1%에서 2Ω을 통해 보통 4x35.5W
- 뛰어난 오디오 성능
- 4Ω 부하, 1W, 1kHz에서 일반 THD는 0.015%
- 일반 출력 잡음 A 가중치 27μV
- 4Ω 부하, 1W, 1kHz에서 일반 누화는 100dB
- 4Ω 부하, 1W, 1kHz에서 일반 PSRR은 80dB
- 고속 오디오 처리 애플리케이션을 위한 빠른 전원 켜기 및 매우 짧은 지연 시간
- 노이즈 캔슬링 애플리케이션을 위한 매우 짧은 지연 시간
- 채널 독립형 음소거/재생/이득 선택/진단을 통한 I2C 전체 구성 기능
- I2C 주소 4개
- I2C 및 CD/DIAG 핀에서 모두 사용 가능한 정보가 포함된 전체 진단 매트릭스
- 열 경고 4회
- 임계값을 선택할 수 있는 독립적인 채널별 DC 및 AC 부하 감지 진단
- VCC/GND 측 단락에 대한 시동 진단
- 구성 가능한 OCP 제한을 통한 OCP 보호(2배 선택 가능)
- 입력 오프셋 감지기
- DAM(Digital Admittance Meter)
- 무료 실행 진단
- 출력 전류 오프셋 감지기
- DC/AC 진단
- 플레이 중 오픈 로드 감지 포함
- DAM
- 부하전류 모니터
- 동기화 출력 핀
- 전원 켜기/끄기, 배터리 변화, 진단 중 팝/틱 잡음에 영향을 받지 않습니다.
- 레거시(I2C 제어 없는 백업 모드)
- 통합 단락 보호
- ESD 통합 보호(2 kV HBM, 500V/750V 코너 CDM)
- LQFP48L 노출 패드 업 패키지, 7mm x 7mm x 1.4mm 크기
애플리케이션
- 자동차 인포테인먼트 시스템
- 스마트 콕핏 오디오 시스템
- 멀티 채널 카오디오 증폭
- 노이즈 캔슬링 오디오 시스템
- OEM급 오디오 시스템
- 차량 시스템 시작/정지
- 디지털 오디오 아키텍처
- 고성능 오디오 재생
- 스피커 부하 모니터링 및 보호
- 콤팩트하고 공간 제약이 적은 디자인
블록 선도

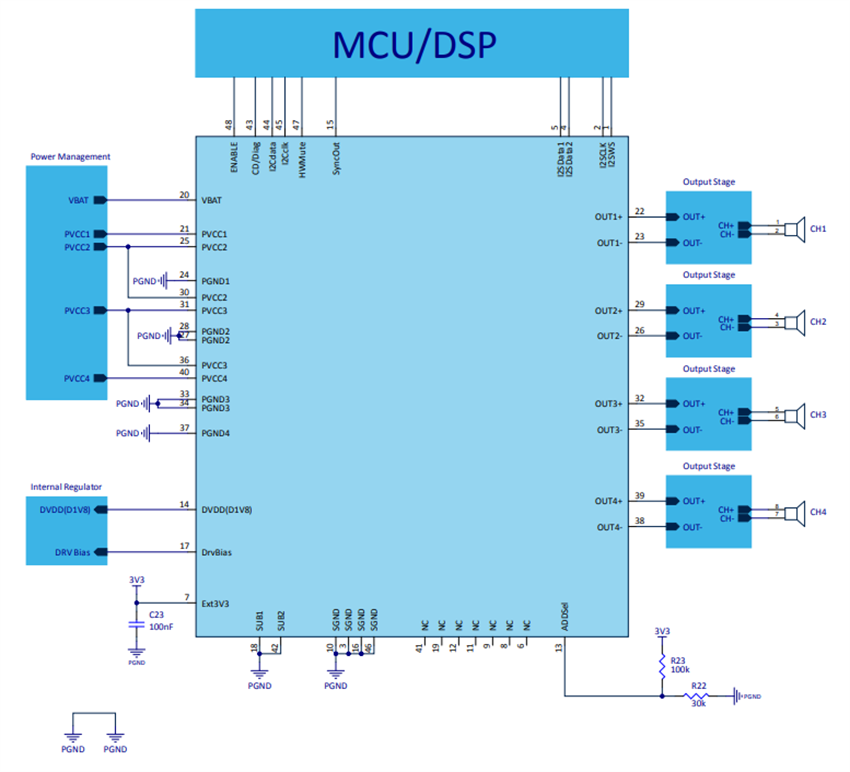

애플리케이션 회로
