STMicroelectronics EVAL-L9945 평가 보드
STMicroelectronics EVAL-L9945 평가 보드를 사용하면 L9945의 기능 및 성능을 광범위하게 평가할 수 있습니다. L9945는 첨단 BCD 기술을 사용하여 설계된 NMOS와 PMOS를 모두 구동할 수 있도록 구성 가능한 유연한 하이 측/로우 측 프리드라이버입니다. 보드에 SPI 구성과 점퍼를 사용하여 L9945를 독립된 8개의 하이 측 및 로우 측 프리드라이버로 구성하거나 H-브리지 프리드라이버 2개 또는 피크 및 홀드 프리드라이버 2개로 구성할 수 있습니다. EVAL-L9945 보드는 SPC563M64L용으로 개발된 Discovery+ 보드인 SPC563M-DISP에 연결할 수 있습니다.
특징
- 최소/최대 전압: 3.8~36V
- 8채널 구성 가능 MOSFET 프리드라이버:
- 하이 측(N-채널 및 P-채널 MOS)
- 로우 측(N-채널 MOS)
- H-브리지(최대 2개의 H-브리지)
- 피크 및 홀드(2개의 부하)
- SPI를 통해 장치 레지스터 설정 및 전체 진단 기능 제공
- 테스트 포인트별로 모든 관련 핀에 액세스
- SPC564M-DISP(SPC563M64L Discovery+ 평가 보드)와 호환 가능한 입력 신호 커넥터
- 단순한 어댑터를 사용하여 일반 마이크로컨트롤러 보드에 연결할 수 있음
필수 장비
- 전원 공급: 4~40V, 최대 30A
- SPC56 디스커버리 보드 또는 마이크로컨트롤러 보드는 다음을 제공할 수 있습니다.
- SPI 신호
- 인젝터와 점화 장치를 구동하고 상태 채널과 인에이블 핀을 모니터링하기 위한 12개의 GPIO
- +5V 또는 3.3V(Vcc)
관련 제품
STMicroelectronics L9945 MOSFET 프리드라이버
로우 측, 하이 측, 피크 및 홀드, H-브리지 부하 제어용으로 구성 가능.

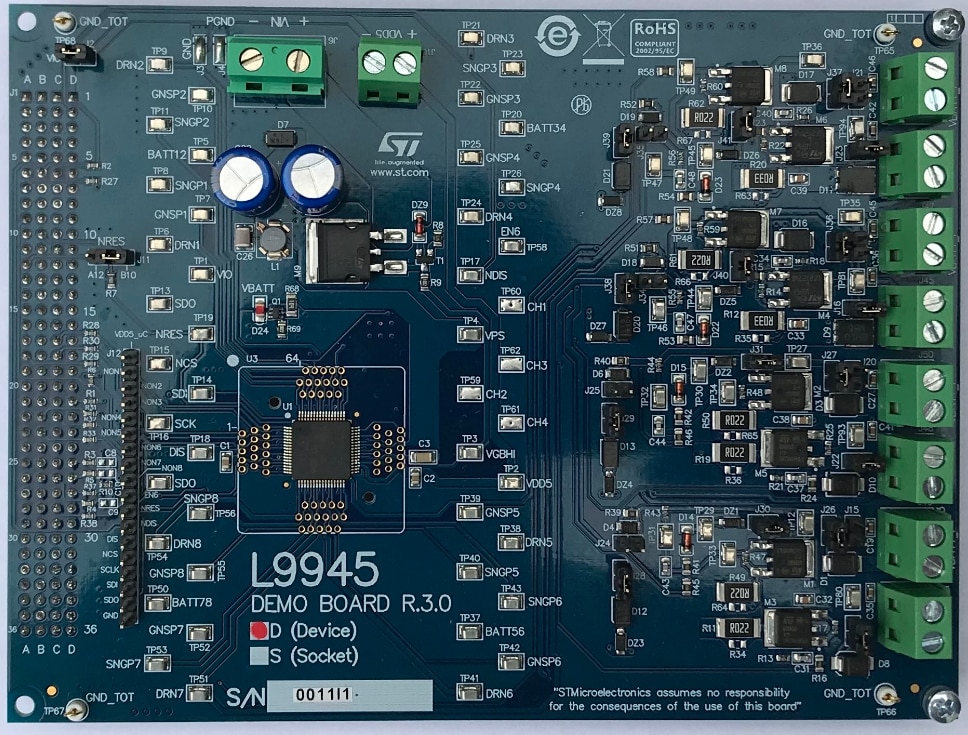

레이아웃
