STMicroelectronics DCP0606Y 자동차용 6V/6A 강압 컨버터
STMicroelectronics DCP0606Y 자동차용 6V/6A 강압 컨버터는 자동차 애플리케이션용으로 특별히 설계된 고효율 모놀리식 강압(벅) 컨버터입니다. STMicroelectronics DCP0606Y는 2.9~6V의 입력 전압 범위를 지원하고 최대 6A의 연속 출력 전류를 제공하므로 자동차 시스템에서 3.3V 및 5V 레일 전원 공급에 매우 적합합니다. 이 장치는 저저항 N채널 MOSFET을 통합하고 다이오드 에뮬레이션 모드로 작동하여 다양한 부하에서 효율성을 최적화하며, 2.25MHz의 스위칭 주파수에서 최대 93%의 효율을 달성합니다. 이 컨버터는 ±1.5% 정확성으로 0.6~5.0V의 가변 출력 전압 범위를 제공하며, 스위칭 주파수는 1.8MHz와 4MHz 사이에서 선택할 수 있습니다. 추가 기능으로는 소프트 스타트 제어, 출력 전압 추적, 전력 양호 신호, 과전압, 과전류 및 과열에 대한 보호 기능이 있습니다. 습식 플랭크가 있는 소형 2mm x 3mm QFN 패키지로 제공되는 DCP0606Y는 AEC-Q100 1등급 인증을 받았으므로 혹독한 자동차 환경에서 신뢰성을 보장합니다.
특징
- AEC-Q100 등급 1 인증
- -40°C~+150°C 작동 접합부 온도 범위
- 3.3V 및 5V 파워 레일용 설계
- 6A 연속 출력 전류, fSW= 2.25MHz, VIN= 5V, VOUT= 3.3V 시 표준 효율성 93%
- 고효율을 위한 통합 11mΩ MOSFET
- 최대 0.6V의 가변 출력 전압
- 1.5% 출력 전압 정확성
- 요청 시 고정 출력 전압 옵션 제공
- 1.8~4MHz 선택 가능한 스위칭 주파수 범위(디더링 적용)
- 경부하 효율성 최적화를 위한 펄스 스킵 모드
- 자동 복구 보호 기능
- 과전압
- 과전류
- 과온도
- 전력 양호 출력
- 출력 전압 추적
- 프로그래밍 가능한 위상 편이를 통한 외부 동기화
- 습식 플랭크가 있는 QFN 2mm x3mm 패키지
애플리케이션
- 고전류, 저전압 포스트 레귤레이션
- 텔레매틱스, HUD, 인포테인먼트, 멀티미디어 및 카메라 디지털 코어 전원 공급 장치
- ADAS(첨단 운전자 보조 시스템) 전원장치
블록 선도
일반 애플리케이션 회로
제어 루프 블록 선도
DCP0606Y는 고정 주파수 피크 전류 모드 아키텍처를 기반으로 합니다. 통합 보상 네트워크와 슬로프 생성 덕분에 루프 안정화를 위한 추가 외부 구성요소가 필요하지 않습니다.

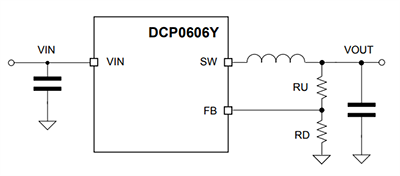

출력 전압 프로그래밍
출력 전압은 외부 저항 분배기를 통해 0.6V에서 거의 VIN까지 프로그래밍할 수 있습니다.
개발 도구
STMicroelectronics STEVAL-0606YADJ 평가 보드
QFN11 2mm x 3mm 패키지의 DCP0606Y 레귤레이터 기반 강압 스위칭 전원장치입니다.
