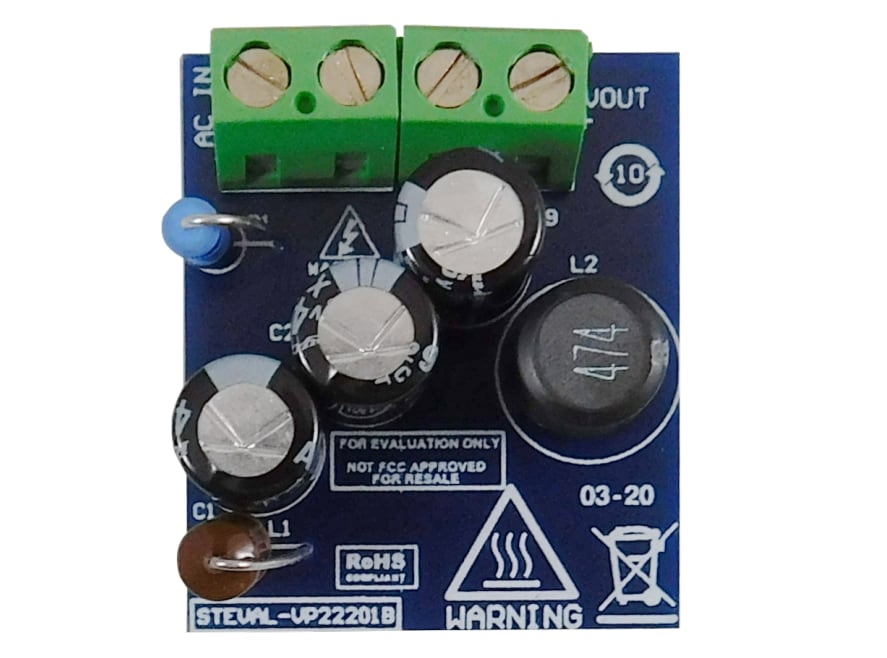

STMicroelectronics STEVAL-VP22201B 평가 보드
STMicroelectronics STEVAL-VP22201B 평가 보드는 85~265VAC에서 작동하는 범용 애플리케이션을 위해 개발된 5V-1.8W 절연 플라이백 컨버터를 구현합니다. 이 기준 설계 장치는 VIPer222XSTR 오프라인 고전압 컨버터를 기반으로 합니다. VIPerPlus 제품군의 VIPer222XSTR은 730V 전력 MOSFET 및 PWM 전류 모드 제어 기능을 제공합니다. VIPer222XSTR은 전자기 간섭에 대한 표준을 준수할 수 있도록 주파수 지터링과 함께 30kHz 고정 주파수에서 작동합니다.
특징
- Built around the VIPer222XSTR offline high-voltage converter
- Compact size
- Tight line and load regulation over the entire input and output range
- Meets IEC55022 Class B conducted EMI even with reduced EMI filter, thanks to frequency jittering
- RoHS compliant
특징
- 범용 입력 주전원 공급 범위: 85~265VAC
- 주파수: 50~60Hz
- 출력 전압: 5V
- 출력 전류: 360mA
- 매우 콤팩트한 크기
- 주요 소비전력: 230VAC 대기 모드에서 18mW 미만
- 전체 입력 및 출력 범위에 걸쳐 엄격한 라인 및 부하 조정
- 주파수 지터링(jittering) 기능 덕분에 감소된 EMI 필터로도 IEC55022 클래스 B 전도성 EMI 충족
- RoHS 규격 준수

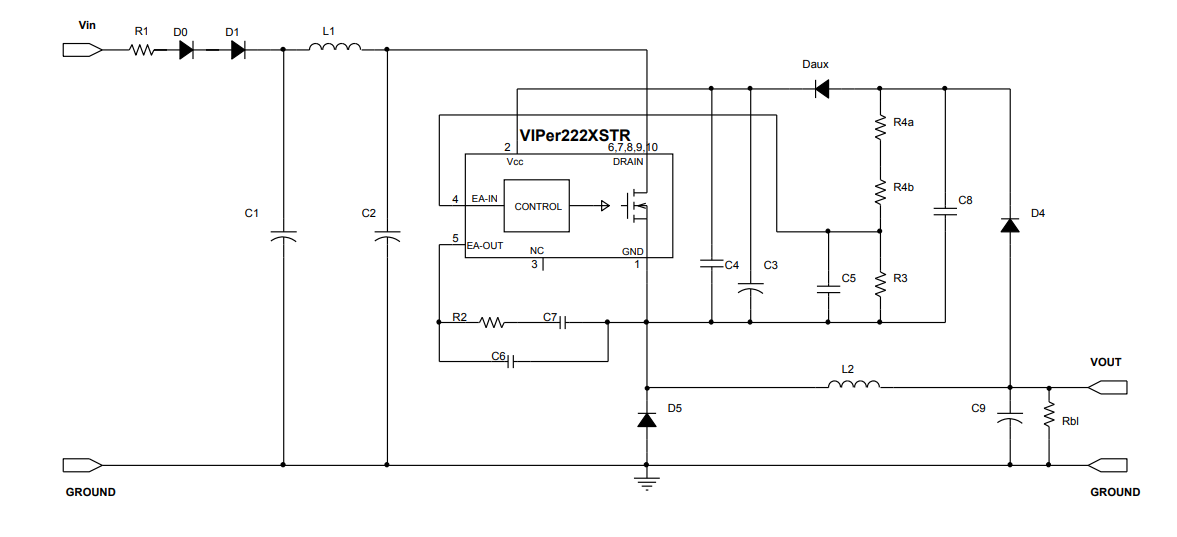

계통도
