STMicroelectronics STEVAL-BMS1T SPI - 절연 SPI 동글

STMicroelectronics STEVAL-BMS1T SPI - 절연 SPI 동글을 사용하면 SPI 신호를 절연 SPI 신호로 변환할 수 있으므로 필요한 전선 수를 4개에서 2개로 줄일 수 있습니다. ISOSPI 프로토콜은 차동 통신을 제공하여 장거리 통신을 위한 고잡음 내성 및 견고성을 확보합니다.

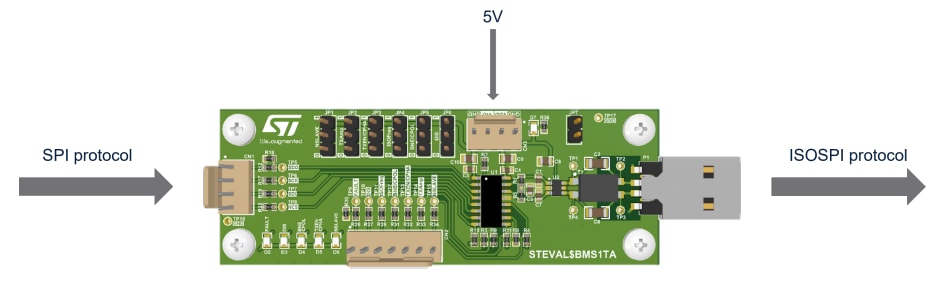

ST마이크로일렉트로닉스(STEVAL-BMS1T)는 표준4-wire 기반 SPI 인터페이스에서 들어오는 통신 데이터를 2-wire 절연 인터페이스로(또는 그 반대로) 전송할 수 있는L99BM1T 범용 SPI에서 절연 SPI 양방향 송수신기를 구현합니다. STEVAL-BMS1T에 포함된 L99BM1T은 SPI 모선의 슬레이브 또는 마스터로 구성할 수 있으며 8~64비트 SPI 프레임의 모든 프로토콜을 지원합니다. 슬레이브로 구성된 경우 SPI 주변장치는 최대10MHz까지 수행할 수 있습니다. 장치가 마스터로 구성된 경우 SPI 클록 주파수를 프로그래밍(250kHz, 1MHz, 4MHz 또는 8MHz)할 수 있습니다. 송수신기는 처음에 L99BM114 절연 SPI와 호환되므로 배터리 관리 시스템(BMS) 애플리케이션에서 사용할 수 있습니다. 기본 BMS 아날로그 프런트엔드 노드 보드는STEVAL-BMS114입니다. 마이크로컨트롤러 측면에서 보면 STEVAL-BMS1T 보드는 SPI 지원 마이크로컨트롤러, 특히 STM32마이크로컨트롤러 제품군과 SPI를 통해 연결할 수 있습니다.
