STMicroelectronics SRK1001 적응형 동기식 정류 컨트롤러

STMicroelectronics SRK1001 적응형 동기식 정류 컨트롤러는 플라이백 컨버터의 2차 측 동기식 정류용으로 설계되었으며 QR 및 혼합 CCM/DCM 고정 주파수 회로에서의 작동에 이상적입니다. SRK1001은 N채널 전력 MOSFET를 구동할 수 있는 고전류 게이트 드라이브 출력을 제공합니다.

SR MOSFET는 전류가 바디 다이오드를 통해 흐르기 시작하자마자 켜진 다음 전류가 0에 가까워지면 꺼지면서 제어 방식을 구현합니다. 이 장치는 최소 지연 및 혁신적인 적응형 턴 오프 로직과 함께 빠른 턴온 기능을 갖추고 있어 SR MOSFET의 전도 시간을 최대로 유지할 수 있습니다. 이 시퀀스는 또한 회로에서 기생 인덕턴스의 영향을 제거합니다. SRK1001이 1차 컨트롤러 버스트 모드 작동을 감지하거나 DIS 핀을 사용자가 풀업하거나 SR MOSFET 전도가 프로그래밍된 최소 TON 아래로 떨어지면 3가지 방식으로 낮은 소비전력 모드를 달성할 수 있습니다. 또한, 이는 동기 정류가 더 이상 유리하지 않은 경부하 조건에서 컨버터 효율을 향상시킵니다.

컨버터가 스위칭을 다시 시작하거나 DIS 핀이 다시 낮아지고 IC가 정류기의 전류 전도가 최소 TON 프로그래밍된 값보다 20% 증가한 것을 감지하면 IC는 저소비 모드를 종료하고 스위칭 작동을 재개합니다.

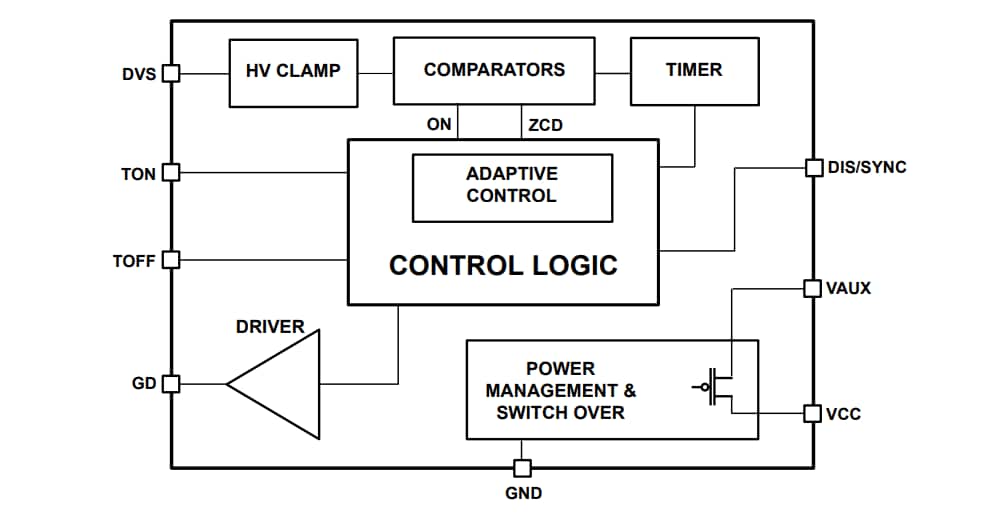

특징

플라이백 컨버터에 최적화된 2차 측 동기 정류 컨트롤러
QR 및 혼합 CCM/DCM 고정 주파수 작동에 적합
넓은 V_CC 작동 전압 범위: 3.7~32V
2V 출력까지 CC 레귤레이션 작동 지원
낮은 소비전력 모드(170µA)에서 매우 낮은 무부하 전류
SR MOSFET 드레인-소스 전압(185V AMR)을 위한 고전압 감지 입력

작동 주파수: 최대 300kHz
N-MOSFET을 위한 고전류 게이트 드라이브 출력
최소 지연 시간 및 적응형 턴-오프 로직으로 빠른 턴온
프로그래밍 가능한 최소 T_ON 및 T_OFF
DIS 핀, 1차 측 버스트 모드 감지 또는 프로그래밍된 min. T_ON값보다 작은 SR MOSFET 전도 감지를 통해 낮은 소비 모드 진입 가능
SO8 패키지
