STMicroelectronics LDH40 200 mA 저드롭아웃 LDO
STMicroelectronics LDH40 200 mA 저드롭아웃 LDO는 자동차 애플리케이션의 자동차 배터리 또는 산업용 애플리케이션의 일반 배터리에 직접 연결하도록 개발되었습니다. LDH40은 최대 40 V의 확장된 입력 전압을 제공하여 자동차 시스템에서 부하 덤프 과도 응답을 지원합니다. 경부하 조건에서이 장치의 초저 대기 전류는 상시 대기 시스템에서 배터리 작동 수명을 증가시킵니다.
STMicro LDH40은 입력 및 출력부의 소형 세라믹 커패시터를 통해 안정화됩니다. 인에이블 로직 제어 기능은 LDH40을 셧다운 모드로 전환하여 총 소비 전류를 0.3 µA 미만으로 낮출 수 있습니다. 과열 보호 기능도 포함되어 있습니다. 이 장치는 습식 플랭크가 있는 자동차 등급의 소형 설치 공간 DFN 패키지로 제공됩니다. 설치 공간은 PCB(인쇄 회로 기판) 설계 및 AOI(자동 광학 검사)에서 최대 공간을 절약합니다.
특징
- AEC-Q100 등급 1 인증을 받음
- 작동 온도 범위 -40°C <>J <>
- 입력 전압 3.3 V~40 V
- 드롭아웃 전압(200mA 부하에서 통상 700mV)
- 낮은 접지 전류(무부하 조건에서 통상 2μA)
- 1.2 V ~ 22 V에서 조절 가능
- 25 °C에서 0.5%의 출력 전압 허용 오차
- 200mA 보장 출력 전류
- 전력 양호
- 로직 제어식 전자 장치 차단
- 내부 전류 제한
- 과열 시 셧다운
- 출력 액티브 방전 기능
- 패키지
- 자동차 등급의 DFN 2 x 2 6L WF
- 산업용 SOT23 5 L 및 DFN 6 L
애플리케이션
- EV 파워트레인
- 차체 제어 모듈
- 상시 작동 배터리 연결 애플리케이션
- 인포테인먼트 및 계기판
- ADAS

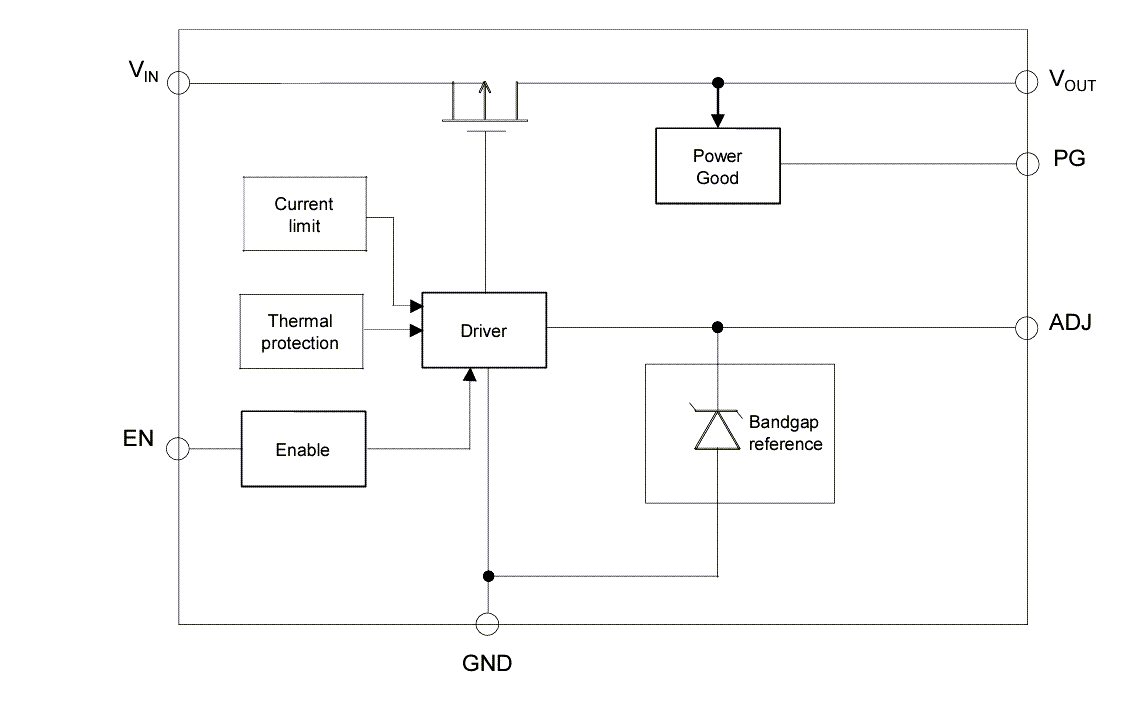

블록 선도
일반 애플리케이션 회로
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
