STMicroelectronics L9663 자동차 PSI5 송수신기 IC
STMicroelectronics L9663 자동차 PSI5 송수신기 IC는 주변 장치 센서용 기존 센서 인터페이스를 용이하게 하는 개방형 표준으로, 여러 센서 애플리케이션을 위한 범용 솔루션을 제공합니다. PSI5 인터페이스는 비동기 또는 동기식 작동과 다양한 모선 모드를 지원합니다.
STMicro 주변 장치 센서 인터페이스(PSI5)는 폭넓은 센서 공급 전류 범위 및 가변 데이터 워드 길이(8비트~28비트)로 작동하면서 v1.3 및 v2.x 버전과 모두 호환됩니다. 센서는 ECU에 부착되어 있으며 전력 공급 및 데이터 전송을 위해 동일한 라인을 사용합니다. 송수신기 IC는 센서에 사전 조정된 전압을 공급하고 전송된 센서 데이터를 읽어들입니다. PSI5 인터페이스는 지점 간 연결 또는 모선 모드를 구현합니다.
특징
- AEC-Q100 인증
- rev. 1.3 및 rev. 2.x 버전과 호환되는 2채널 PSI5 송수신기
- 맨체스터 코드화된 디지털 데이터 전송
- 125kbps의 빠른 데이터 전송 속도(옵션 속도: 83.3kbps 및 189kbps)
- 우수한 EMC 견고성 및 낮은 방출량
- 인터페이스 핀의 전류 제한 및 전압 클램프
- 대역 확산 접근 방식의 사전 조정을 위한 충전 펌프 스테이지 통합
- 동기 펄스를 위한 부트스트랩 회로
- 고정밀 타이밍 제어를 위한 FLL 모듈 통합
- 역전압 보호 구조
- ±1.5V 접지 전환에서도 접지 단락 내성 보유
- 주소 멀티플렉싱을 지원하는 32비트 SPI 인터페이스
- 동작 전압 VB = 4.8V(동기 펄스 시 3.5V 스텝이 추가된 5.2V까지 상승)~35V
- -40~140°C 주변 온도 범위
- VFQFPN28 또는 TQFP32EP 패키지
애플리케이션
- 자동차:
- 섀시 및 안전:
- 액티브 서스펜션
- 에어백 시스템
- 제동 시스템:
- ABS
- 전기 브레이크 부스터
- ESC(전자 제어 주행 안정 장치)
- EPS(전자식 파워 스티어링)
- 섀시 및 안전:

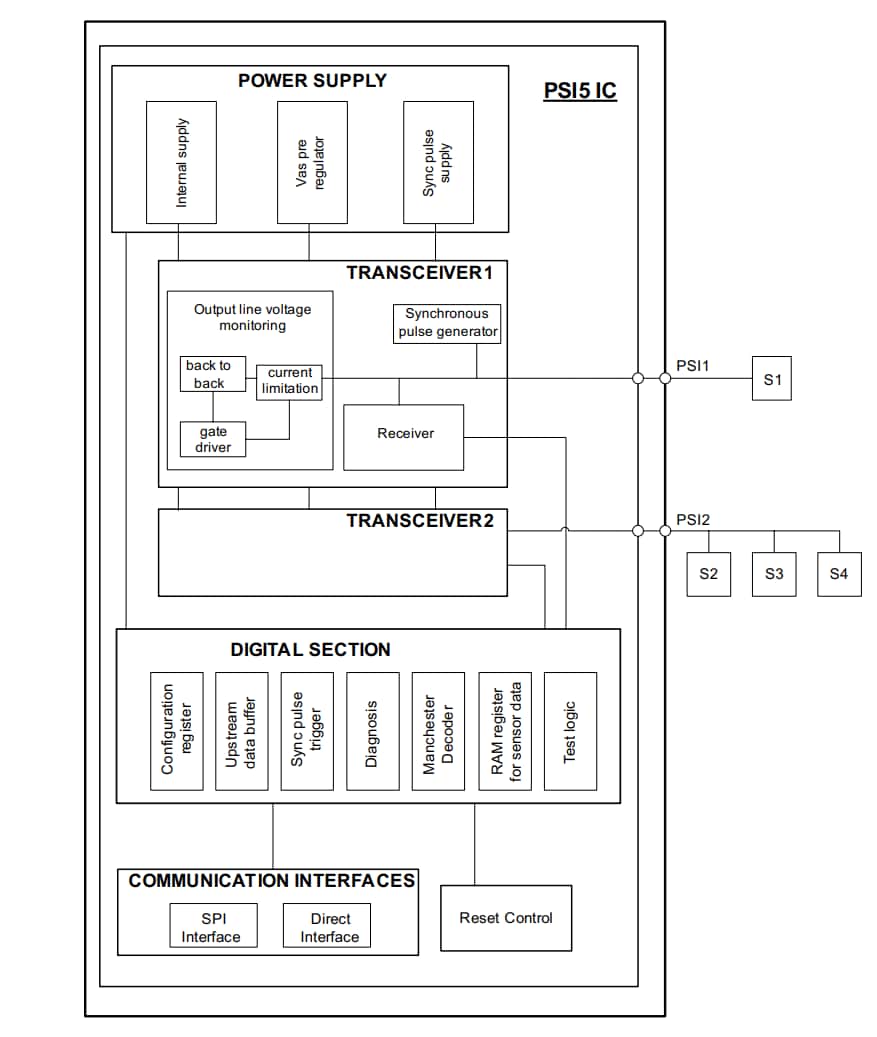

블록 선도
상세 블록 선도
