STMicroelectronics EVSTGAP2GSN 데모 보드
STMicroelectronics EVSTGAP2GSN 데모보드는 STGAP2GSN 절연 형 단일 게이트 드라이버의 광범위한 평가를 용이하게 합니다. STGAP2GSN은 2A 소스 및 3A 싱크 기능과 레일-투-레일 출력으로 지정되어 있어 중간및고 전력 인버터 애플리케이션에 적합합니다. 이 장치는 전용 게이트 저항기를 사용하여 독립적으로 켜기 및 끄기를 최적화합니다.
STMicro EVSTGAP2GSN 보드를 사용하면 SGT120R65AL 75mΩ, 650V E- 모드 GaN 트랜지스터를 구동하는 모든 STGAP2GSN 기능을 평가할 수 있습니다. 이 보드 구성 요소는 액세스 및 수정이 용이하므로 다양 한 애플리케이션 조건에서 드라이버 성능을 쉽게 평가하고 최종 구성 요소를 미세 조정할 수 있습니다.
특징
- Board
- 하프 브리지 구성, 최대 650V의 고전압 레일
- 650V SGT120R65AL, 75mΩ(표준), 15A, E- 모드 PowerGaN 트랜지스터 포함
- 네거티브 게이트 구동
- 하이 측 및 로우 측 게이트 드라이버에 전력을 공급하는 온보드 절연형 DC-DC 컨버터, VAUX = 5V 공급, 1.5kV 최대 절연
- 온 보드 3.3V 또는 VAUX = 5V에 의해 공급되는 VDD 로직
- 간편한 점퍼 선택으로 구동 전압 구성: + 6V/0V, + 6V/-3V
- 장치
- 1700V 기능 절연
- 드라이버 전류 성능: +25°C, VH = 6V에서 2A/3A 소스/싱크
- 쉬운 게이트 구동 구성을 위한 별도의 싱크 및 소스
- 입력-출력 전파 지연: 45ns
- GaN에 최적화된 UVLO 기능
- 최대 15V의 게이트 구동 전압
- 3.3V, 5V TTL/CMOS 입력(히스테리시스 포함)
- 온도 셧다운 보호
관련 제품
STMicroelectronics STGAP2GSN 절연형 3A 단일 게이트 드라이버
이 장치는 게이트 구동 채널, 저전압 제어 및 인터페이스 회로를 분리합니다.

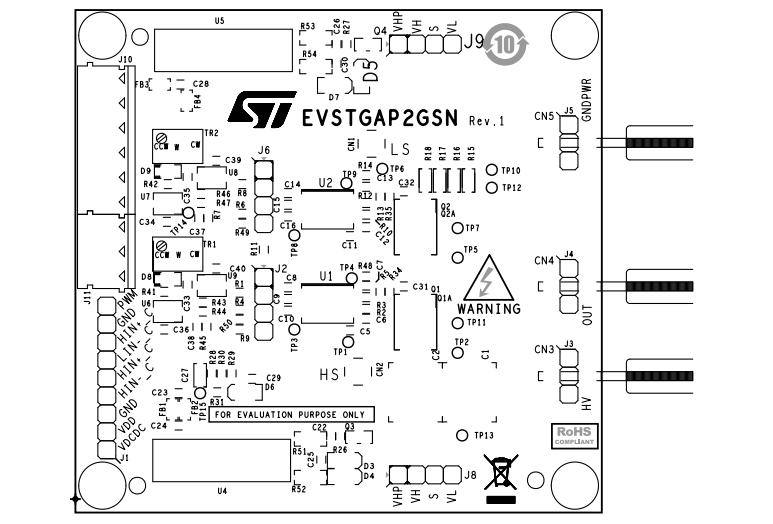

구성 요소 배치 상단
