STMicroelectronics EVSTGAP2GS 데모 보드

STMicroelectronics EVSTGAP2GS 데모 보드는 STGAP2GS 절연 단일 게이트 드라이버를 평가하도록 설계되었습니다. STGAP2GS은 2A 소스 /3A 싱크 기능과 레일-투-레일 출력으로 구성됩니다. 이러한 특징 덕분에 이 장치는 중전력 및 고전력 인버터 애플리케이션에 이상적입니다. 이 장치는 전용 게이트 저항기를 사용하여 턴 온 및 턴 오프를 독립적으로 최적화합니다.

STMicro EVSTGAP2GS 보드를 사용하면 SGT120R65AL 75mΩ, 650V E- 모드 GaN 트랜지스터를 구동하는 모든 STGAP2GS 옵션을 평가할 수 있습니다. 이 보드 구성 요소는 액세스 및 수정이 용이하므로 다양한 애플리케이션 조건에서 드라이버 성능을 쉽게 평가하고 최종 구성 요소를 미세 조정할 수 있습니다.

특징

  • 장치
    • 최대 1200V의 고압 레일
    • +25°C에서 2A/3A 소스/싱크, VH = 6V 드라이버 전류 성능
    • 쉬운 게이트 구동 구성을 위한 별도의 싱크 및 소스
    • 입력-출력 전파 지연: 45ns
    • GaN에 최적화된 UVLO 기능
    • 최대 15V의 게이트 구동 전압
    • 3.3V, 5V TTL/CMOS 입력(히스테리시스 포함)
    • 온도 셧다운 보호
  • Board
    • 하프 브리지 구성, 최대 650V의 고압 레일
    • 650V SGT120R65AL(표준), 75mΩ 15A, E- 모드 PowerGaN 트랜지스터 포함)
    • 네거티브 게이트 구동
    • 하이 사이드 및 로우 사이드 게이트 드라이버에 전력을 공급하는 보드 내장형 절연 DC-DC 컨버터, VAUX = 5V 공급, 5.2kV 최대 절연
    • 보드 내장형 3.3V 또는 VAUX = 5V에 의해 공급되는 VDD 논리
    • 구동 전압 구성의 간편한 점퍼 선택: + 6V/-3V

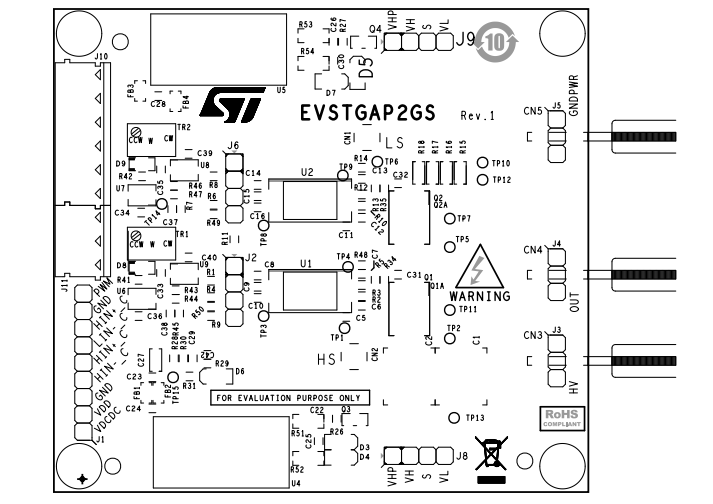

구성요소 배치 상단
