STMicroelectronics EVSTDRVG611MC 평가 보드
STMicroelectronics EVSTDRVG611MC 평가 보드는 사용자가 STDRIVEG611 하프 브리지 GaN(질화갈륨) 게이트 드라이버를 평가할 수 있도록 합니다. 이 3상 인버터 보드는 STDRIVEG611 드라이버, 650V e-모드 GaN(질화갈륨) HEMT 및170MHz로 작동하는 Arm® Cortex®-M4 코어를 탑재한 STM32G431RBT3 마이크로컨트롤러를 기반으로 합니다.
STMicro EVSTDRVG611MC 보드는 FOC(자속 기준 제어)를 지원하여 PMSM(영구 자기 동기 모터) 및 브러시리스 DC(BLDC) 모터 구동을 가능하게 하며, 이는 냉장고 압축기, 펌프, 팬, 산업용 가전제품 등 광범위한 애플리케이션을 포괄합니다. EVSTDRVG611MC의 너비는 109mm x 110mm이며, 2층 FR-4 PCB를 갖추고 있어 정지 공기 상태에서 전체 8.5°C/W의 Rth(J-A)(각 GaN당 50°C/W에 해당)를 제공합니다.
특징
- STDRIVEG611 GaN(질화갈륨) 게이트 드라이버를 갖춘 3상 토폴로지
- 75mΩ(표준), 650V e-모드 GaN HEMT, PowerFLAT 5x6 HV 패키지, 켈빈 소스
- 높은 아날로그 통합을 위한 STM32G431RBT3 마이크로컨트롤러
- 센서리스 FOC(자속 기준 제어)를 위한 3션트 토폴로지
- 230V AC 메인 라인 입력 필터 및 정류기
- 일반적인 전력은 최대 600W, 40kHz
- EMI 및 모터 신뢰도를 위해 10V/ns dV/dt로 조정됨
- UART, 엔코더, 홀 위치 센서, SWD 인터페이스
- STM32G4에 통합된 션트 증폭기
- 과전류 보호
애플리케이션
- 가전제품, 펌프 및 압축기용 모터 드라이버
- 공장 자동화, 서보 및 산업용 드라이브
- 전기 자전거 및 전동 공구
- 클래스 D 오디오 증폭기
- DC/DC 및 공진 컨버터, PFC, 배터리 충전기 및 어댑터
관련 게이트 드라이버
STMicroelectronics STDRIVEG611 하프 브리지 게이트 드라이버
N채널 증가 모드 GaN용 고전압 하프 브리지 게이트 드라이버.

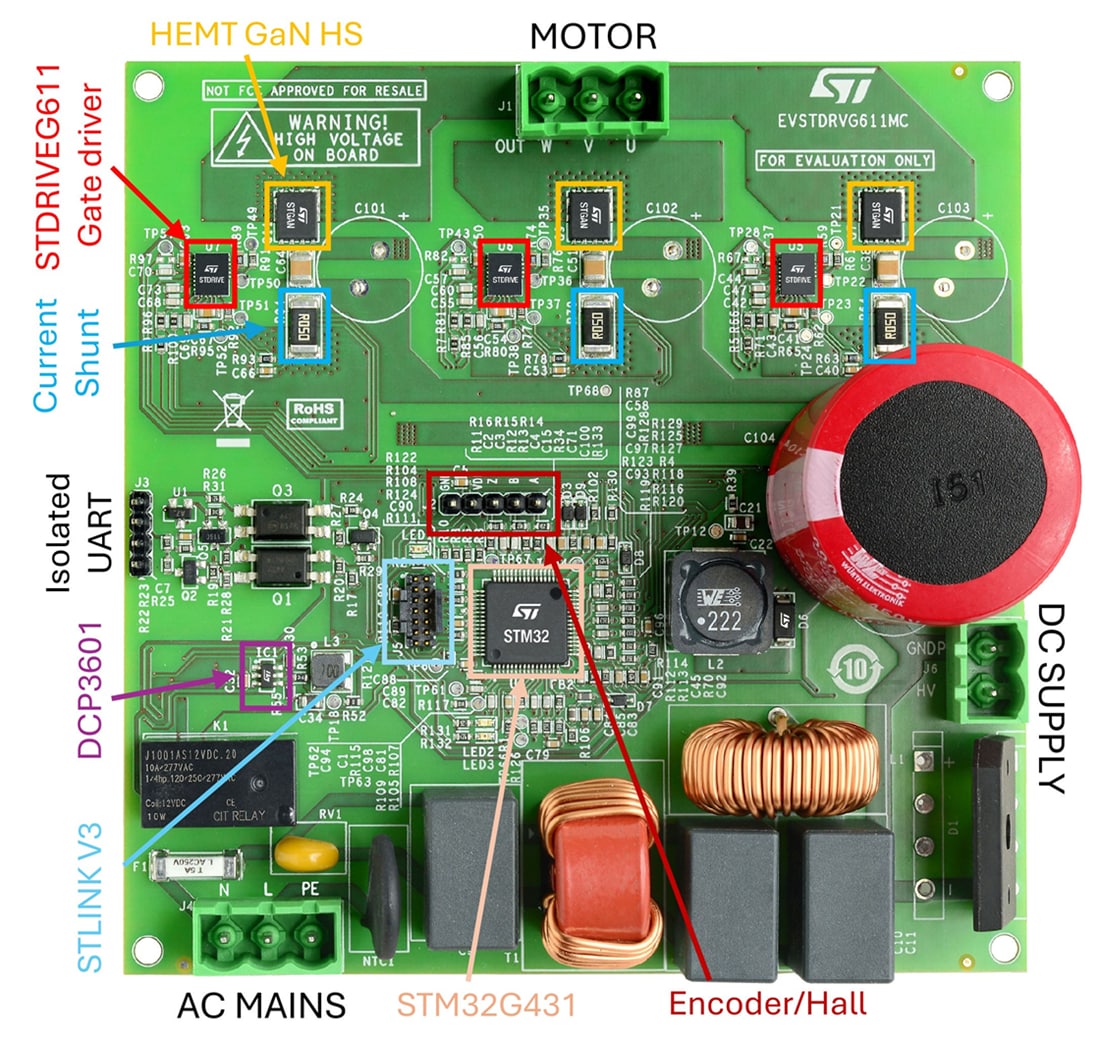

전면 개요

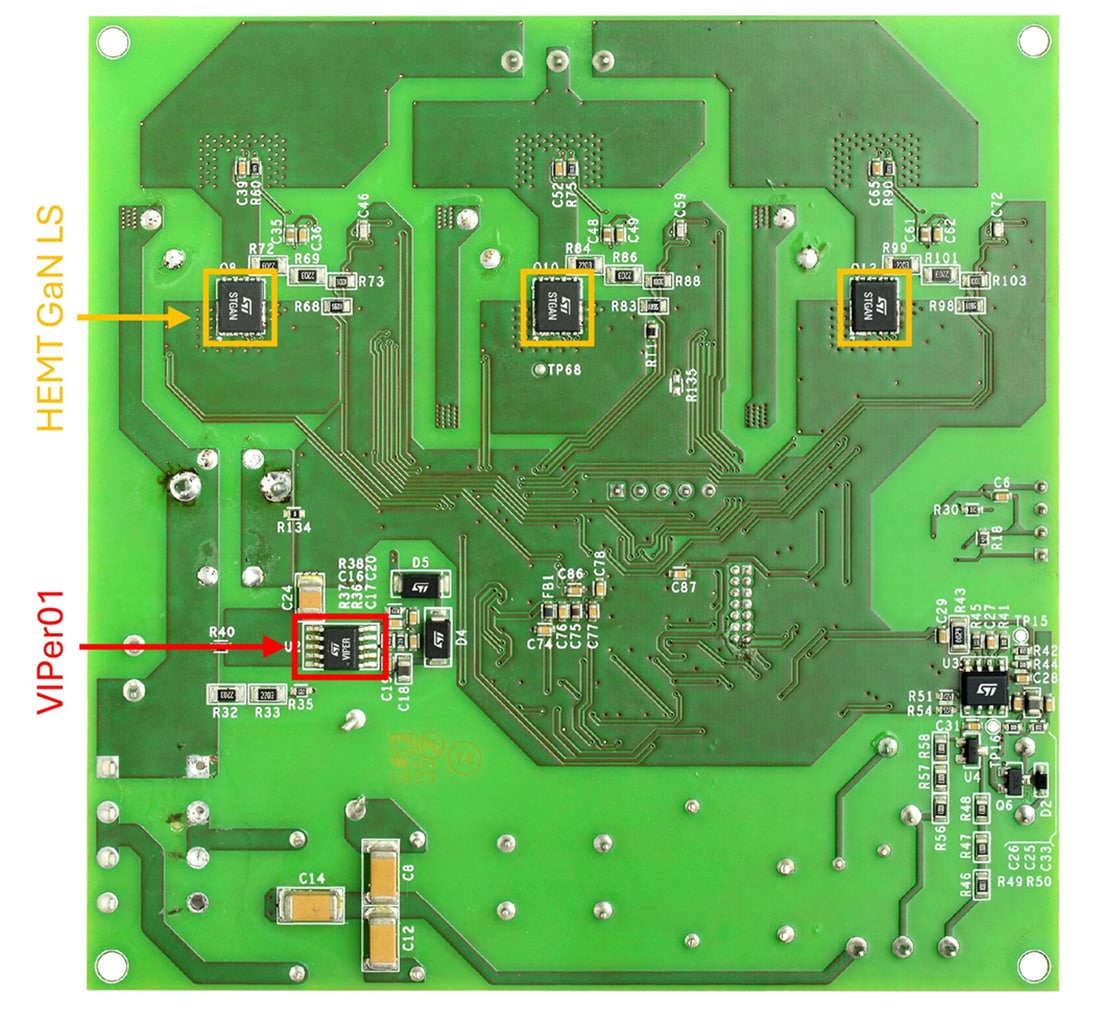

후면 개요
