STMicroelectronics EVALSTGAP2SAC 데모 보드
STMicroelectronics EVALSTGAP2SAC 데모 보드는 STGAP2SAC 자동차 등급 절연 단일 게이트 드라이버를 평가하도록 설계되었습니다. EVALSTGAP2SAC 보드는 최대 1200V 정격 전압의 TO-220 또는 TO-247 패키지 하프 브리지 파워 스테이지를 구동하면서 STGAP2SAC의 기능과 성능을 포괄적으로 평가할 수 있도록 지원합니다. 이 게이트 드라이버는 4A 전류 성능과 레일 대 레일 출력을 제공하므로 MOSFET/IGBT 전원 스위치가 장착된 산업용 애플리케이션의 모터 드라이버와 같은 고전력 인버터 애플리케이션에 적합합니다.
STMicro EVALSTGAP2SAC 보드를 사용하면 관련 외부 구성요소의 값을 쉽게 선택하고 수정할 수 있으므로 다양한 애플리케이션 조건에서 드라이버 성능을 평가하고 최종 애플리케이션의 구성요소를 미세 조정할 수 있습니다.
특징
- 보드
- 최대 1,200V 고전압 레일
- 네거티브 게이트 구동
- 하이 사이드 및 로우 사이드 게이트 드라이버를 공급하는 온보드 절연 DC-DC 컨버터, VAUX =5 V5.2 kV 최대 절연으로 공급
- 3.3V VDD 논리 공급 온보드 생성
- +15/0V; +15/-3V; +19/0V; +19/-3V 구동 전압 구성의 간편한 점퍼 선택
- 장치
- 25°C에서 4A 소스/싱크 시 드라이버 전류 용량
- 60ns 짧은 전파 지연 시간
- UVLO 기능
- 최대 26V 게이트 구동 전압
- 3.3V, 5V TTL/CMOS 입력(히스테리시스 포함)
- 온도 셧다운 보호
- 대기 기능
- 4A 밀러 클램프
애플리케이션
- DC-DC 컨버터
- OBC(보드 내장형 충전기)
- DC 충전소
- 자동차 HVAC 컴프레서
- 팬 및 펌프
- 히터
- 600V/1200V 인버터
- EV용 모터 드라이버
연결된 게이트 드라이버
STMicroelectronics STGAP2S 단일 게이트 드라이버
저전압 제어 및 인터페이스 회로에서 게이트 구동 채널을 분리하는 데 사용됩니다.

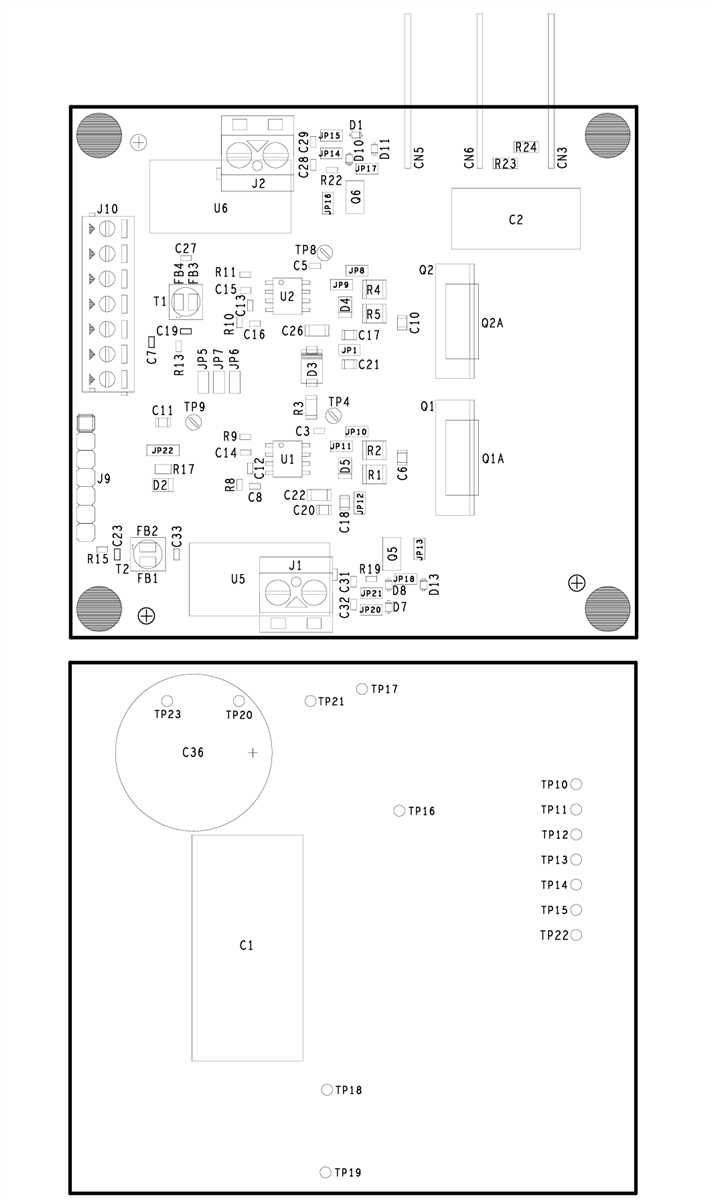

구성품 레이아웃
설계 완성
