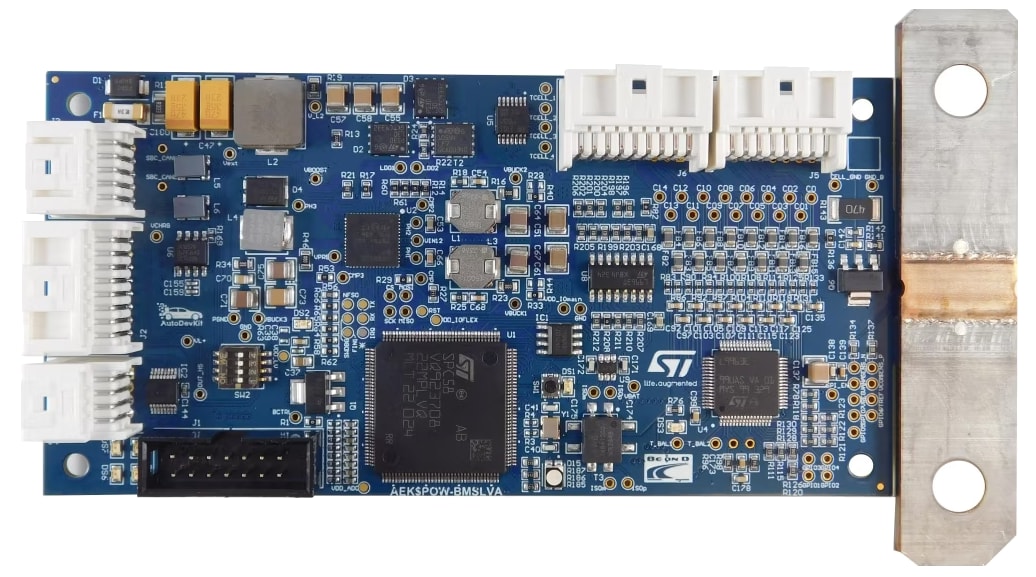

STMicroelectronics AEK-POW-BMSLV 배터리 관리장치 보드

STMicroelectronics AEK-POW-BMSLV 배터리 관리 장치 평가 보드는 자동차 등급 구성 요소를 사용하여 배터리 팩에 연결하고 각 배터리의 SoC(충전 상태) 및 SOH(건전성 상태)를 모니터링합니다. AEK-POW-BMSLV는 수동 방전에 의한 배터리 밸런싱을 관리하여 온보드 SPC58EC80E5 마이크로컨트롤러에 이미 로드된 소프트웨어를 구현합니다.

STMicro AEK-POW-BMSLV는 오토바이 보조 전원 및 전기 자전거와 같이 전압 범위가 60V 미만인 저전압 애플리케이션용 배터리 관리 시스템을 관리하도록 특별히 설계되었습니다. 다목적 CAN2.0A/B 프로토콜을 사용하면 여러 시스템에 통합시키고 효율적인 구성 요소 통신을 수행할 수 있습니다.

AEK-POW-BMSLV에는 유연한 네트워크 연결을 위한 CAN 포트가 2개 있는 반면, 4개의 하이 사이드 채널 출력은 전력 분배를 최적화합니다. BMS는 4~14-시리즈 연결 셀을 지원하는 다양한 배터리 구성을 수용합니다.

특징

완전한 BMS(배터리 관리장치)를 위한 저전압(<60V) 단일 보드
호스트:
- L9963E AEC-Q100 인증 자동차용 멀티셀 배터리 모니터링 및 밸런싱 IC
- L9963T AEC-Q100 인증 자동차 범용 SPI - 절연 SPI 양방향 송수신기
충전 밸런싱을 수행하고 SOC(충전 상태) 및 SOH(건전성 상태)를 계산하기 위한 SPC58EC80E5 마이크로컨트롤러 자동차 등급
SPSB100 (CAN 포트 포함 커스텀 버전) 완전 통합 전원 관리 시스템 IC를 구동하는 배터리 팩 접촉기용 VNQ7050AJ 쿼드 채널 하이 사이드 드라이버로서 보드에 외부 통신용 CAN FD 송수신기 기능이 구현됨
추가 외부 CAN 송수신기

외부 통신용 SPI
구성 가능한 윈도우 워치독
시스템 웨이크업 기능 및 점 화 웨이크업
마이크로가 제기한 최종 문제를 수집하고 구현된 로직에 따라 시스템 셧다운과 같은 일부 동작을 수행하는 데 사용되는 FCCU(결함 수집 제어 장치)
SPSB100에서 마이크로컨트롤러로의 안전 보장 진단
모든 셀과 전체 배터리 노드의 전압 및 전류 모니터링
온도 센서를 NTC로 연결하기 위한 GPIO 8개. 이 중 4 개의 GPIO가 마이크로컨트롤러에 배선되고 나머지 4개는 L9963E에 연결됩니다.
수동 밸런싱은 100kΩ 외부 저항기를 통해 실행됨
크기: 145mm x 65mm
자동 개발 키트 에코시스템에 포함됨
