STMicroelectronics VIPerPlus 고전압 컨버터

STMicroelectronics VIPerPlus 고전압 컨버터는 최첨단 PWM 회로와 800V 애버랜치 내구성의 MOSFET을 통합합니다. 그 결과 반으로 줄어든 부품 수로 높은 효율을 구현하며 더욱 단순하고 빠르며 저렴한, 혁신적인 AC-DC 컨버터를 구현합니다. 그밖에도 최적화된 전류 모드 제어와 포괄적인 보호 회로가 내장된 VIPerPlus 제품군은 Blue Angel 및 Energy Star 친환경 표준에 부합하는 가장 쉬운 솔루션으로, 시스템 대기 모드에서 매우 낮은 전력을 소모합니다.

• 초저 대기 전력 소모: 265V에서 대기 전력 30mW
• 전체 시스템 비용 절감:
  • 최소의 부품을 사용한 단순한 디자인
  • EMI 필터 비용을 절감할 수 있는 지터링 기능

• Blue Angel, Energy Star의 친환경 표준 및 2002/95/EC 유럽 지침 준수
• 가장 보편적인 SMPS 토폴로지 지원:
  플라이백(절연 및 비절연 출력, 1차측 레귤레이션),
  벅 컨버터 및 벅 부스트 컨버터
• 800V MOSFET 및 임베디드 오류 보호
  기능으로 높은 내구성과 신뢰성 보장

STMicroelectronics VIPer15 의사공진(Quasi-Resonat) 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800V 내구성의 전원 섹션, PWM 제어, 이중 레벨의 과전류 보호, 과전압 및 과부하 보호, 히스테리시스 열 보호, 소프트 스타트 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 대기 에너지 절약 규정에 부합할 수 있도록 도와줍니다. 의사공진(quasi-resonant) 기능은 EMI 필터 비용을 절감할 수 있습니다. 브라운 아웃/인(Brown-out/in) 기능은 정류된 입력 전압 레벨이 시스템에 지정된 정상적인 최소 레벨보다 낮을 때 스위치 모드 전원 공급 장치를 보호합니다. 고전압 시동 회로가 장치에 내장되어 있습니다.

STMicroelectronics VIPer25 의사공진(Quasi-Resonat) 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800V 내구성의 전원 섹션, PWM 제어, 이중 레벨의 과전류 보호, 과전압 및 과부하 보호, 히스테리시스 열 보호, 소프트 스타트 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 대기 에너지 절약 규정에 부합할 수 있도록 도와줍니다. 의사공진(quasi-resonant) 기능은 EMI 필터 비용을 절감할 수 있습니다. 브라운 아웃/인(Brown-out/in) 기능은 정류된 입력 전압 레벨이 시스템에 지정된 정상적인 최소 레벨보다 낮을 때 스위치 모드 전원 공급 장치를 보호합니다. 고전압 시동 회로가 장치에 내장되어 있습니다.

• 800V 애버랜치 내구성의 전원 섹션
• 밸리 스위칭 작동을 위한 의사공진(QR) 제어
• 대기 전력 < 50mW (265VAC에서)
• 조정 가능한 설정점으로 전류 제한
• 조정 가능한 정확한 과전압 보호
• 온보드 소프트 스타트
• 오류 상태 제거 후 안전한 자동 재시동
• 히스테리시스 열 셧다운

• PDA, 캠코더, 면도기, 휴대폰, 무선 전화,
  비디오 게임용 어댑터
• LCD/PDP TV, 모니터, 오디오 시스템, 컴퓨터, 산업용
  시스템, LED 드라이버, No el-cap LED 드라이버,
  유틸리티 전력계용 보조 전원 공급 장치
• 셋톱 박스, DVD 플레이어 및 레코더,
  대형 가전제품용 SMPS

STMicroelectronics VIPer35 의사공진(Quasi-Resonat) 고성능 오프라인 고전압 컨버터는 800V 내구성의 전력 MOSFET과 의사공진 전류 모드 PWM 제어를 통합했습니다. 이 컨버터는 매우 낮은 전력을 소모하고, 경부하 조건에서 버스트 모드로 작동하며, 엄격한 에너지 절약 표준에 부합합니다.

VIPer35는 브라운 아웃(brown-out) 기능을 지원하여 IC에서 개별적으로 스위치 오프 및 스위치 온 임계값을 설정할 수 있습니다. 의사공진 작동은 애플리케이션의 EMI 레벨과 부품 수를 줄이고 스위칭 손실을 낮추며 전력 변환 효율을 향상시킵니다. 그밖에도 출력 과전압, 단락 및 히스테리시스 열 셧다운과 같은 높은 수준의 보호 기능을 지원합니다. 오류 상태가 제거되면 IC는 자동으로 다시 시작됩니다.

• 800V 애버랜치 내구성의 전력 MOSFET으로 매우 넓은 범위의 입력 VAC 지원
• 임베디드 HV 스타트업 및 senseFET
• 소프트 스타트 내장
• 의사공진 전류 모드 PWM 컨트롤러, 드레인 전류 제한(IDlim) 지원
• 다기능 ZCD 핀: - 제로-전류 감지 - OCP 임계값(IDlim) 설정 - 출력 OVP(자동 재시동) - 피드-포워드 보상
• 광커플러 및 절연 플라이백 토폴로지 지원
• 주파수 제한: - 136kHz(L 타입), 225kHz(H 타입)
• 무부하 조건에서 30mW @230VAC 미만
• 레지스터 분배기를 통한 브라운 아웃(Brown-out) 설정
• 단락 보호(자동 재시동)
• 히스테리시스 열 셧다운


• 보조 전원 공급 장치
• PDA, 캠코더, 면도기, 태블릿, 비디오 게임, STB용 어댑터/충전기
• 산업용 시스템, 계측, 가전 기기용 전원 공급 장치


STMicroelectronics VIPer37 고정 주파수 오프라인 컨버터는 800V 내구성의 전원 섹션, PWM 제어, 2 레벨의 과전류 보호, 과전압 및 과부하 보호, 히스테리시스 열 보호, 소프트 스타트 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다.

버스트 모드 작동 및 장치의 매우 낮은 전력 소모로 대기 에너지 절약 규정에 부합합니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. 브라운아웃(Brownout) 기능은 정류된 입력 전압 레벨이 시스템에 지정된 정상적인 최소 레벨보다 낮을 때 스위치 모드 전원 공급 장치를 보호합니다. 고전압 시동 회로가 장치에 내장되어 있습니다.

• 800V 애버랜치 내구성의 전력 MOSFET으로 매우 넓은 범위의 입력 VAC 지원
• 조정 가능한 전류 제한 지원 PWM 작동
• 265Vac에서 대기 전력 30mW
• 작동 주파수: - 60kHz(L 타입), 115kHz(H 타입)
• 주파수 지터링으로 낮은 EMC
• 출력 과전압 보호
• 높은 1차측 전류 보호(2차측 OCP)
• 입력 저전압 설정(브라운아웃)
• 온보드 소프트 스타트
• 오류 상태 제거 후 안전한 자동 재시동
• 오류 상태 제거 후 안전한 자동 재시동

• 셋톱 박스, DVD 플레이어 및 레코더, 대형 가전제품용 SMPS
• 소비자 및 가전 제품용 보조 전원 공급 장치
• ATX 보조 전원 공급 장치
• 저/중전력 AC-DC 어댑터

STMicroelectronics VIPer38 피크 전력 고전압 컨버터는 800V 내구성의 전력 MOSFET과 PWM 전류 모드 제어를 스마트하게 통합합니다. 전력 MOSFET은 항복 전압에서만 제한되는 매우 높은 입력 V_ac의 적용을 지원합니다. 이 IC는 매우 낮은 전력 소모와 경부하에서 버스트 모드로 작동하기 때문에 엄격한 에너지 절약 표준에 부합할 수 있습니다.

이 장치는 IC가 몇 초간 과부하 조건을 견딜 수 있게 하는 조정 가능한 EPT(extra power timer)를 포함합니다.

통합된 HV 스타트업, sense FET 및 지터링 지원 오실레이터는 애플리케이션에 최소 부품 사용의 이점을 제공합니다.

그밖에도 이중 레벨 OCP, 출력 과전압, 단락 및 히스테리시스 열 셧다운과 같은 높은 수준의 보호 기능을 지원합니다. 오류 상태가 제거되면 IC는 자동으로 다시 시작됩니다.

• 800V 애버랜치 내구성의 전력 MOSFET으로 매우 넓은 범위의 입력 V_ac
• 임베디드 HV 스타트업 및 senseFET
• PWM 전류 모드 컨트롤러
• 선택 가능한 임계값(IDlim)을 지원하는 OCP 및 높은 값(IDMAX)의 2차측 OCP를 통해 트랜스포머 포화 또는 1차측 다이오드 단락으로부터 IC 보호
• 3230V_ac에서 30mW 무부하 전력 소모
• 두 가지 작동 주파수: - 60kHz(L 타입) 또는 115kHz(H 타입)
• 지터링된 주파수로 EMI 감소
• EPT(Extra power timer)로 몇 초간 과부하 전류 지탱
• 엄격한 허용 오차 및 디지털 잡음 필터로 출력 과전압 보호
• 소프트 스타트로 시동 시 스트레스 감소 및 IC 수명 연장
• 오류 상태 제거 후 자동 재시동
• 열 셧다운으로 시스템 신뢰성 및 IC 수명 향상

• 소비자 및 가전 제품용 보조 전원 공급 장치
• 에너지 계측 및 데이터 집선 장치용 전원 공급 장치
• 어댑터



STMicroelectronics VIPer06 고정 주파수 오프라인 고전압 컨버터는 오프라인 컨버터로, 800V 애버랜치 내구성의 전원 섹션, PWM 컨트롤러, 사용자 지정 과전류 제한, 오픈루프 오류 보호, 히스테리시스 열 보호, 소프트 스타트업 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 이 장치는 정류 메인(rectified mains)에서 직접 전력을 자체 공급할 수 있어 보조 바이어스 권선이 필요하지 않습니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 에너지 절약 규정 표준에 부합할 수 있도록 도와줍니다.

• 800V 애버랜치 내구성의 전원 섹션
• 낮은 EMI를 위해 주파수 지터링을 지원하는 PWM 작동
• 작동 주파수: 30kHz(VIPER06Xx),
  60kHz(VIPER06Lx), 115kHz(VIPER06Hx)
• 저전력 애플리케이션에 보조 권선 필요 없음
• 대기 전력 < 30mW (265VAC에서)
• 조정 가능한 설정점으로 전류 제한
• 온보드 소프트 스타트

• 정전식 전원 공급 장치 대체
• 가전 제품
• 전력 계측
• LED 드라이버

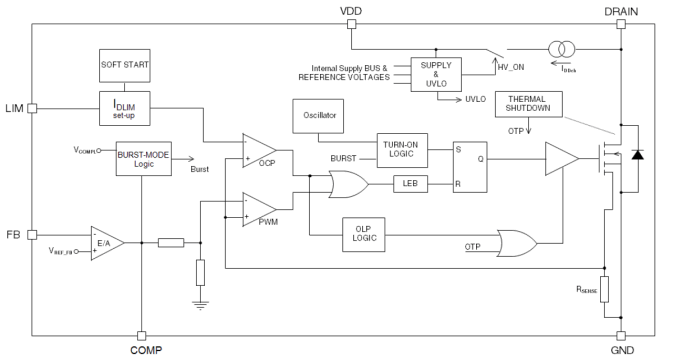

STMicroelectronics VIPer16 고정 주파수 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800V 애버랜치 내구성의 전원 섹션, PWM 컨트롤러, 사용자 지정 과전류 제한, 피드백 네트워크 연결 끊김에 대한 보호, 히스테리시스 열 보호, 소프트 스타트업 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 이 장치는 정류 메인(rectified mains)에서 직접 전력을 자체 공급할 수 있어 보조 바이어스 권선이 필요하지 않습니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 에너지 절약 규정 표준에 부합할 수 있도록 도와줍니다.

• 800V 애버랜치 내구성의 전원 섹션
• 낮은 EMI를 위해 주파수 지터링을 지원하는 PWM 작동
• 작동 주파수: 60kHz(L 타입), 115kHz(H 타입)
• 저전력 애플리케이션을 위한 보조 권선 필요 없음
• 대기 전력 < 50mW (265VAC에서)
• 조정 가능한 설정점으로 전류 제한
• 온보드 소프트 스타트
• 오류 상태 제거 후 안전한 자동 재시동

• 정전식 전원 공급 장치 대체
• 가전 기기용 보조 전원 공급 장치
• 전력 계측
• LED 드라이버

STMicroelectronics VIPer26 고정 주파수 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800V 애버랜치 내구성의 전원 섹션, PWM 컨트롤러, 사용자 지정 과전류 제한, 피드백 네트워크 연결 끊김에 대한 보호, 히스테리시스 열 보호, 소프트 스타트업 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 에너지 절약 규정 표준에 부합할 수 있도록 도와줍니다.

• 800V 애버랜치 내구성의 전원 섹션
• 낮은 EMI를 위해 주파수 지터링을 지원하는 PWM 작동
• 작동 주파수: 60kHz(L 타입), 115kHz(H 타입)
• 대기 전력 < 50mW (265VAC에서)
• 대기 전력 < 50mW (265VAC에서)
• 온보드 소프트 스타트
• 오류 상태 제거 후 안전한 자동 재시동
• 히스테리시스 열 셧다운

• 가전 기기용 보조 전원 공급 장치
• 전력 계측
• LED 드라이버
• 셋톱 박스, DVD 플레이어 및 레코더용 SMPS

STMicroelectronics VIPer17 고정 주파수 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800V 내구성의 전원 섹션, PWM 제어, 2 레벨의 과전류 보호, 과전압 및 과부하 보호, 히스테리시스 열 보호, 소프트 스타트 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 대기 에너지 절약 규정에 부합할 수 있도록 도와줍니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. 브라운 아웃(Brown-out) 기능은 정류된 입력 전압 레벨이 시스템에 지정된 정상적인 최소 레벨보다 낮을 때 스위치 모드 전원 공급 장치를 보호합니다. 고전압 시동 회로가 장치에 내장되어 있습니다.

• 800V 애버랜치 내구성의 전원 섹션
• 낮은 EMI를 위해 주파수 지터링을 지원하는 PWM 작동
• 작동 주파수: 60kHz(L 타입), 115kHz(H 타입)
• 대기 전력 < 50mW (265VAC에서)
• 조정 가능한 설정점으로 전류 제한
• 조정 가능한 정확한 과전압 보호
• 온보드 소프트 스타트
• 오류 상태 제거 후 안전한 자동 재시동
• 히스테리시스 열 셧다운

• PDA, 캠코더, 면도기, 휴대폰, 무선 전화,
  비디오 게임용 어댑터
• LCD/PDP TV, 모니터, 오디오 시스템, 컴퓨터,
  산업용 시스템, LED 드라이버, No el-cap LED
  드라이버용 전원 공급 장치
• 셋톱 박스, DVD 플레이어 및 레코더, 대형
  가전제품용 SMPS

STMicroelectronics VIPer27 고정 주파수 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800V 내구성의 전원 섹션, PWM 제어, 2 레벨의 과전류 보호, 과전압 및 과부하 보호, 히스테리시스 열 보호, 소프트 스타트 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 대기 에너지 절약 규정에 부합할 수 있도록 도와줍니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. 브라운 아웃(Brown-out) 기능은 정류된 입력 전압 레벨이 시스템에 지정된 정상적인 최소 레벨보다 낮을 때 스위치 모드 전원 공급 장치를 보호합니다. 고전압 시동 회로가 장치에 내장되어 있습니다./p>

• 800V 애버랜치 내구성의 전원 섹션
• 낮은 EMI를 위해 주파수 지터링을 지원하는 PWM 작동
• 작동 주파수: 60kHz(L 타입), 115kHz(H 타입)
• 대기 전력 < 50mW (265VAC에서)
• 조정 가능한 설정점으로 전류 제한
• 조정 가능한 정확한 과전압 보호
• 온보드 소프트 스타트
• 오류 상태 제거 후 안전한 자동 재시동
• 히스테리시스 열 셧다운

• 소비자 및 가전 제품용 보조 전원 공급 장치
• ATX 보조 전원 공급 장치
• 저/중전력 AC-DC 어댑터
• 셋톱 박스, DVD 플레이어 및 레코더,
  대형 가전제품용 SMPS

STMicroelectronics VIPer37 고정 주파수 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800 V 내구성의 전원 섹션, PWM 제어, 2 레벨의 과전류 보호, 과전압 및 과부하 보호, 히스테리시스 열 보호, 소프트 스타트 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 대기 에너지 절약 규정을 준수합니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. 브라운아웃(Brownout) 기능은 정류된 입력 전압 레벨이 시스템에 지정된 정상적인 최소 레벨보다 낮을 때 스위치 모드 전원 공급 장치를 보호합니다. 고전압 시동 회로가 장치에 내장되어 있습니다.

• 800V 애버랜치 내구성의 전원 섹션
• 조정 가능한 전류 제한 지원 PWM 작동
• 265VAC에서 대기 전력 30mW
• 작동 주파수: 60kHz(L 타입), 115kHz(H 타입)
• 주파수 지터링으로 낮은 EMC
• 출력 과전압 보호
• 높은 1차측 전류 보호(2차측 OCP)
• 입력 저전압 설정(브라운아웃)
• 온보드 소프트 스타트
• 오류 상태 제거 후 안전한 자동 재시동
• 히스테리시스 열 셧다운

• 셋톱 박스, DVD 플레이어 및 레코더, 대형
  가전제품용 SMPS
• 소비자 및 가전 제품용 보조 전원 공급 장치
• ATX 보조 전원 공급 장치
• 저/중전력 AC-DC 어댑터

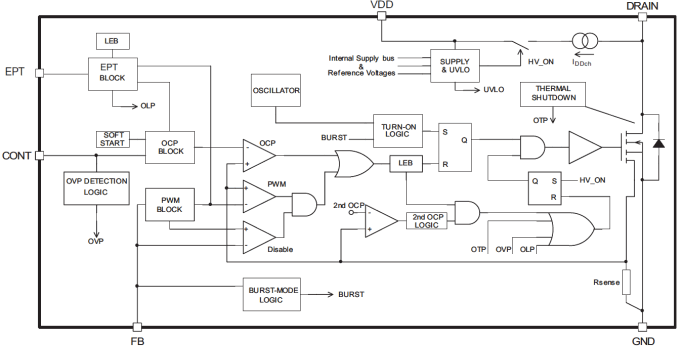

STMicroelectronics VIPer28 고정 주파수 고성능 오프라인 고전압 컨버터는 오프라인 컨버터로, 800 V 내구성의 전원 섹션, PWM 제어, 2 레벨의 과전류 보호, 과전압 및 과부하 보호, 히스테리시스 열 보호, 소프트 스타트 및 오류 상태 제거 후 안전한 자동 재시동 기능을 제공합니다. 버스트 모드 작동 및 장치의 매우 낮은 전력 소모는 대기 에너지 절약 규정에 부합할 수 있도록 도와줍니다. 고급 주파수 지터링 기능은 EMI 필터 비용을 절감합니다. EPT(extra power timer)를 통해 지정된 시간동안 출력 피크 전력을 관리할 수 있습니다. 고전압 시동 회로가 장치에 내장되어 있습니다.

• 800 V 애버랜치 내구성의 전원 섹션
• 조정 가능한 전류 제한 지원 PWM 작동
• 265VAC에서 대기 전력 30mW
• 작동 주파수: 60kHz(L 타입), 115kHz(H 타입)
• 주파수 지터링으로 낮은 EMC
• 출력 과전압 보호
• 높은 1차측 전류 보호(2차측 OCP)
• EPT(Extra power timer)로 피크 전류 관리
• 온보드 소프트 스타트

• 소비자 및 가전 제품용 보조 전원 공급 장치
• ATX 보조 전원 공급 장치
• 저/중전력 AC-DC 어댑터
• 셋톱 박스, DVD 플레이어 및 레코더, 대형 가전제품용 SMPS

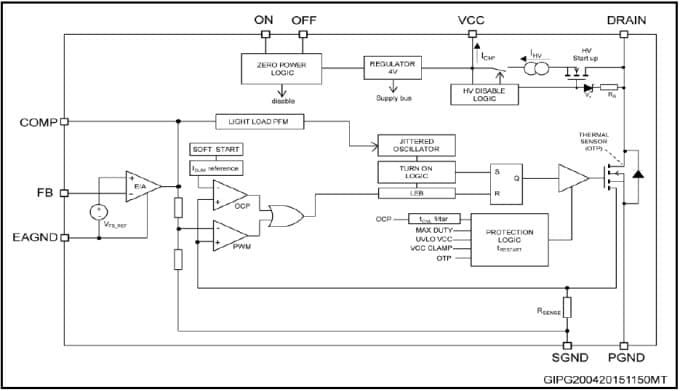

STMicroelectronics VIPer0P 제로 파워 오프라인 고전압 컨버터는 800V 애버랜치 내구성의 전력 MOSFET과 PWM 전류 모드 제어를 스마트하게 통합한 고전압 컨버터입니다. 800V 항복 전압의 전력 MOSFET은 확장된 입력 전압 범위를 지원하고 드레인 스너버 회로의 크기를 줄일 수 있습니다. 이 IC는 매우 낮은 전력 소모와 경부하에서 펄스 주파수 변조로 작동하기 때문에 가장 엄격한 에너지 절약 표준에 부합할 수 있습니다. 제로 파워 모드(ZPM) 기능을 통해 시스템이 완전히 셧다운된 경우 유휴 상태에서 IC를 작동할 수 있습니다. 스마트한 ZPM 관리를 위해 MCU를 IC에 쉽게 연결할 수 있으며, 유휴 상태 동안 IC에서 전원이 공급됩니다. 플라이백, 벅 및 벅 부스트 컨버터 설계를 지원합니다.

• 제로 파워 모드(ZPM)를 사용한 스마트한 대기 아키텍처
• MCU에 의한 ZPM 관리 쉽게 구현
• 800V 애버랜치 내구성의 전력 MOSFET으로 매우 넓은 범위의 VAC 입력 범위 지원
• 임베디드 HV 스타트업 및 sense-FET
• 전류 모드 PWM 컨트롤러
• 드레인 전류 제한 보호(OCP)
• 넓은 공급 전압 범위: 4.5V ~ 30V
• 자체 공급 옵션으로 보조 권선 또는 바이어스 부품 제거
• 시스템 입력 전력 소모 최소화:

ZPM에서 4mW @ 230V_AC 미만

무부하 조건에서 10mW @ 230V_AC 미만

250mW 부하에서 400mW @ 230V_AC 미만

• 가전 기기, 홈 자동화, 산업, 조명 및 소비자 제품용 SMPS
