STMicroelectronics VIPERGAN65 고전압 컨버터
STMicroelectronics VIPERGAN65 고전압 컨버터는 E-모드 GaN HEMT가 포함된 고급 준공진 오프라인 고전압 컨버터입니다. VIPERGAN65은 중간 전력 준공진 ZVS(Zero Voltage Switching, 스위치 온 상태에서) 플라이백 컨버터용으로 설계되어 넓은 범위에서 최대 65W의 출력 전력을 제공합니다. VIPERGAN65는 매우 유연하고 사용하기 쉬운 칩을 제공하는 완전한 기능 세트를 통합하여 고효율 오프라인 전원 공급 장치를 설계하는 데 도움을 줍니다.
STM VIPERGAN65 고전압 변환기는 동적 블랭킹 시간 옵션과 드레인 공진의 밸리에서 전원 스위치를 항상 켜는 밸리 동기화 기능과 함께 ZVS 유사 공진 작동 성능을 제공합니다. 이 작업은 스위칭 손실을 줄이고 모든 입력 라인 및 부하 조건에서 전체 효율을 최대화합니다. 대기 시간이 낮은 이 장치의 고급 전원 관리는 대기 소비를 낮춥니다. 피드 포워드 보상은 전체 입력 전압 범위에서 최대 출력 피크 전력 변동을 줄입니다.
또한 위의 기능에 대해 VIPERGAN65는 출력 과전압 보호, OTP(과열 보호), OLP(과부하 보호), 브라운인/아웃 보호, 입력 전압 레벨을 설정하여 컨버터의 전원을 켜고 끄는 기능과 입력 라인이 비정상적으로 증가하는 경우 시스템을 보호하는 iOVP(입력 과전압 보호) 기능이 있습니다. 모든 보호 기능은 자동 재시작 모드입니다.
특징
- QR(유사 공진) 플라이백 컨트롤러
- 650V E-모드 전력 GaN 트랜지스터
- 임베디드 감지 FET
- 동적 블랭킹 시간 및 조정 가능한 밸리 동기화 지연 기능으로 모든 입력 라인 및 부하 조건에서 효율성 극대화
- 지속적인 밸리 스키핑을 보장하는 밸리 잠금
- 적응형 버스트 모드로 30mW 미만의 대기 전력 소비를 위한 고급 전력 관리
- 출력 OVP 보호
- 주 독립적인 OPP 변동에 대한 입력 전압 피드 포워드 보상
- 브라운인 및 브라운아웃 보호
- 입력 OVP 보호
- 내장형 열 차단
- EMI 억제를 위한 주파수 지터
애플리케이션
- 고효율 전력 어댑터
- 고속 배터리 충전기
- 가전, 산업, 소비자, 조명용 보조 전원 공급 장치
비디오

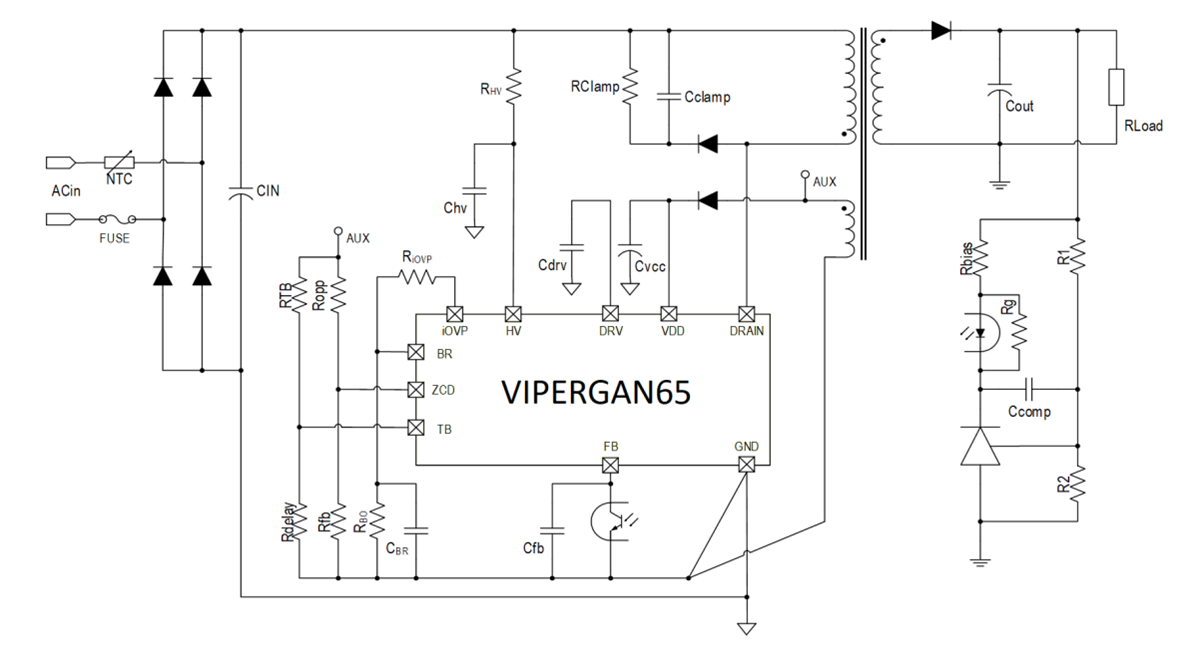

일반 응용 분야
개발 도구
STMicroelectronics EVLVIPGAN65PD USB Type-C™ 기준 설계 장치
65W USB Type-C® Power Delivery 3.0 어댑터 기준 설계 장치입니다.
STMicroelectronics VIPERGAN65용 EVLVIPGAN65DF 레퍼런스 설계
VIPERGAN65D 고전압 컨버터 기반 24V/65W 레퍼런스 설계
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
