STMicroelectronics VIPerGaN100 오프라인 고압 컨버터
STMicroelectronics VIPerGaN100 오프라인 고압 컨버터는 설계 대상이 중간 전력 준공진 ZVS (스위치 턴온 시 제로 전압 스위칭) 플라이백 컨버터입니다. 최대 75W의 광범위 출력 전력, 유럽 범위에서는 100W, 또는 프론트엔드에 PFC를 적용하여 제공 가능합니다. 이 장치는 매우 유연하고 사용하기 쉬운 칩을 제공하고 고효율 오프라인 전력 공급을 설계하는 데 도움이 되는 완벽한 기능 세트를 통합합니다. 동적 블랭킹 시간 기능과 밸리 동기화 기능을 갖춘 ZVS 준 공진 작동은 항상 드레인 공진 밸리에서 전원 스위치를 켭니다. 또한 모든 입력 라인 및 부하 조건에서 전체 효율성을 극대화하고 스위칭 손실을 줄입니다. 대기 전류가 낮은 고급 전원 관리 기능으로 대기 전력 소비를 낮출 수 있습니다. 피드-포워드 보상은 전체 입력 전압 범위에서 최대 출력 피크 전력 변동을 최소화합니다.
STMicroelectronics VIPerGaN100은 또한 보호 기능을 제공하여 최종 제품의 안전과 신뢰성을 상당히 높여줍니다. 여기에는 출력 과전압 보호, OTP(과열 보호), OLP(과부하 보호), 브라운인/아웃 보호 기능이 포함됩니다. 이는 입력 전압 레벨을 설정하여 변환기의 전원을 켜고 전원을 끕니다. iOVP(입력 과전압 보호)는 입력 라인이 비정상적으로 증가하는 경우 시스템을 보호합니다. 모든 보호 기능은 자동 재시작 모드입니다.
특징
- QR(유사 공진) 플라이백 컨트롤러
- 650V E-모드 전력 GaN 트랜지스터
- 임베디드 감지 FET
- 동적 블랭킹 시간 및 조정 가능한 밸리 동기화 지연 기능으로 모든 입력 라인 및 부하 조건에서 효율성 극대화
- 적응형 버스트 모드로 30mW 미만의 대기 전력 소비를 위한 고급 전력 관리
- 지속적인 밸리 스키핑을 보장하는 밸리 잠금
- 출력 OVP 보호
- 주 독립적인 OPP 변동에 대한 입력 전압 피드 포워드 보상
- 브라운인 및 브라운아웃 보호
- 입력 OVP 보호
- 내장형 열 차단
- EMI 억제를 위한 주파수 지터
애플리케이션
- 고효율 전력 어댑터
- 고속 배터리 충전기
- 가전, 산업, 소비자, 조명용 보조 전원 공급 장치
비디오

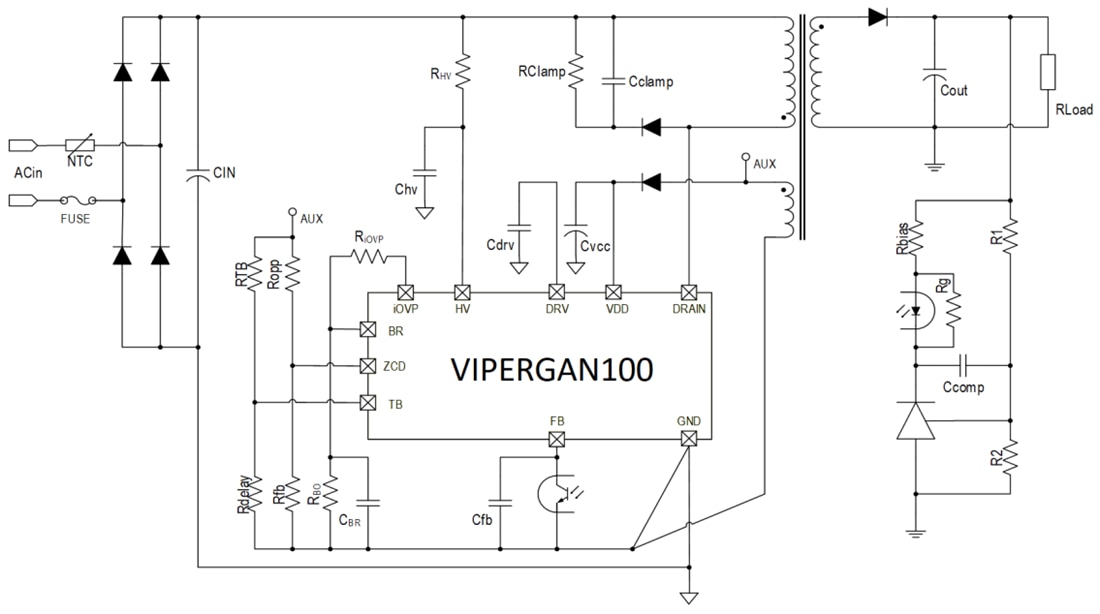

일반 응용 분야
레퍼런스 설계
STMicroelectronics EVLVIPGAN100PD 100W USB PD 기준 설계 장치
92.6% 이상의 피크 효율, 100W의 최대 출력 전력, 24W/in3 이상의 전력 밀도를 제공합니다.
게시일: 2022-11-23
| 갱신일: 2025-05-15
